1、案例項目基本情況
某港區倉庫面積4200平方米，堆場面積3350平方米，年設計吞吐量達20萬噸。配備的主要港機有：DLQ—16噸臺式起重機、DLQ—8噸輪胎起重機、Q—20型牽引車、6噸/10噸平板車、3噸/5噸叉車、固定式/移動旋轉式皮帶輸送機，砂石專用裝船機等，港區自備120千瓦發電機組，以及消防、供水、供電等配套設施。目前，該碼頭轄3個泊位，1#泊位10000噸級，2#泊位20000噸級，3#泊位50000噸級。
2、技術方案
（1）總體方案
集裝箱碼頭岸電示范工程在該碼頭2#、3#泊位承建岸電電源1套，電源容量1.7MW，進線電壓等級10kV，頻率50Hz，泊位前沿設置高壓接線箱2臺。系統由輸配電系統、信息集控系統、功率變換系統、綜合保護系統、電力連接系統及電力變壓器系統等構成，將10kV/50Hz電源轉變?yōu)?.6kV/60Hz、440V/60Hz后，輸出至碼頭接線箱，實現高低壓2種電制輸出。

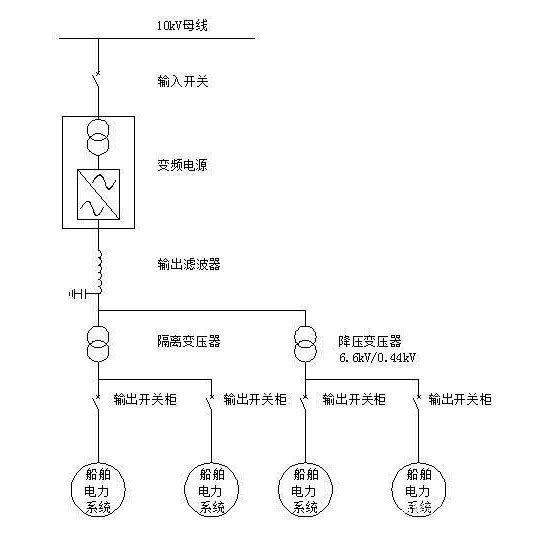

圖1.1-5 港口船舶岸電系統圖
（2）船舶岸電系統布局
港區岸電系統10kV電源引自港區10kV變電所1回10kV饋線回路，變頻電源裝置設置在碼頭10kV變電所附近，并選擇合理的岸電連接點，使港區變電站與變頻電源裝置之間的距離最短。優化電纜敷設路徑，減少電纜敷設長度，有利于減少岸電系統設備材料的占地面積、節約投資，增強可操作性。
（3）供電電源與連接方式
本項目通過變頻電源裝置，將我國港口50Hz交流電轉換成適合國內外船舶使用的50Hz、60Hz兩種頻率的電源，滿足不同船舶對電源的使用要求。
本岸基供電變頻電源是交-直-交電壓源型變頻電源，主電路開關器件為IGBT，在系統運行過程中，IGBT的開斷可產生高次諧波，為保證碼頭船用岸電供電的可靠性和穩定性，系統應實時監測負載情況及周邊用電環境，通過穩頻、穩壓和諧波抑制補償技術，解決船用岸電供電系統對電網的污染問題。
針對岸電、船電切換過程中容易發生岸電電源和船舶自帶電源短時間并列運行的情況，岸電系統采用岸電、船電快速切換連接技術，通過船上同期裝置，與岸電電源實現熱并網，以防止兩種電源不滿足并列運行條件合閘造成的事故。
針對到港船舶靠岸時間短，要求電纜安全、快速連接的問題，采取船電與岸電自動切換，實現快速連接，提高岸電上船，并網接電效率。
（4）智能化監控
智能化監控不僅僅實現普通電力監控監測電壓、電流、功率、頻率等功能，還監測電源自身的各種狀態及控制參數。監控系統開發的界面具有以下部分：管理平臺系統、控制系統、安全監控系統、各設備對應電表總管理平臺、設備運行中能耗曲線分析圖、設備運行報表、設備運行月報、三遙系統相應的界面、供電系統單線圖、電流曲線、電壓棒圖。
智能化監控系統具備與控制單元通訊功能，可以對進線開關、變頻電源、計量裝置、進出線變壓器、出線開關、碼頭接電箱、同步并網裝置、所內照明、空調、通風、消防等全部系統設備及其它附屬控制設備等進行實時控制、參數修改、狀態監測和故障記錄與診斷等功能。變頻電源站的繼電保護系統還應具有遙調功能，保證不同船型設備用電的安全性、可靠性。
3、項目系統特點
本方案將在碼頭建設一套典型的以電代油、智能用電的港口船舶岸電系統，系統以堅強電網為基礎，通過先進的控制和測量技術與先進的儀器設備技術，建設滿足用戶需要的供電終端，實現船舶用電的可靠、安全、經濟、穩定、安全的總體目標。具體特點如下：
（1）大容量供電：采用2MW岸電專用高低壓變頻電源。
（2）電源供電質量保障：船舶電網為獨立系統，各大船級社對船舶的電源質量要求頗高。為保障岸電設備供電能力滿足船舶相關檢驗規范要求。本方案涉及到的岸船電源接口設備、電源質量將申請中國或國際船級社的檢驗認可證書。
（3）信息端口開放化：岸電電源的外圍接口為開放式系統，提供對外數據接口，實時將電源的運行工況上傳和下傳，可作為船方用戶的遠程監控、報警及規范安全操作許可警示之用。
（4）船岸連接便捷化：針對高壓上船，在落實安全操作許可證手續的情況下，船岸供電連接僅需兩根3×120m2高壓岸電專用電纜。高壓岸電操作人員只需將船上的高壓插頭接至碼頭高壓接線箱內，即可完成船岸供電連接。針對低壓上船，船岸供電連接僅需一根3×240m2低壓岸電專用電纜。低壓岸電操作人員只需將船上的低壓插頭接至碼頭低壓接線箱內，即可完成船岸供電連接。
（5）運行智能化控制：船岸采用光纖傳輸以太網通訊技術，實現船岸同時監測，電量參數反饋、數據互傳共享、報警信息傳遞等功能；實現船岸電量參數電壓、電流、頻率、負載的閉環控制和保護控制，讓船、岸系統更加可靠、穩定。
項目效益
（1）經濟效益分析
該碼頭公司年吞吐量約122萬TEU，目前碼頭2#泊位年停靠船舶達到160艘次，平均?？繒r(shí)間約12小時。按照集裝箱船在靠港期間的平均用電負荷1500kW，每年可實現電能替代273萬度。目前與港口方達成一致意見，碼頭公司在電價基礎上收取每度電0.5元服務費，與項目單位分成，則項目單位每售出一度電可獲利0.35元/千瓦時。該項目總投資共498萬元，理想狀況下，可實現項目年收益95.55萬元，項目靜態投資回收期為6年。
（2）社會效益分析
在國家相關政策落實后，碼頭通過港口岸電設施對所有船只使用岸電，可實現年減排二氧化碳0.87萬噸、二氧化硫0.29萬噸、氮氧化物0.24萬噸。
推廣岸電技術是適應港口繁忙的營運要求、實現港口節能減排的重要技術，是建設“綠色港口”和提高碼頭競爭力的重要措施，也是構建和諧城區、改善港區環境質量，協調港口與城市發展的重要舉措。
國家目前對環保工作非常重視，推廣綠色港口理念和港口岸電設備技術是非常有必要的。
