考慮過網費及可再生能源不確定性的最優局域電力交易策略
張雅君，顧承紅，李芙蓉
（英國巴斯大學電子與電氣工程學院）
本文發表在《全球能源互聯網》2020年第5期“電力市場促進可再生能源發展”專題上，歡迎點擊品讀。本文受英國文化教育協會項目（515761951）資助。
文章導讀
近年來隨著電力低碳化的發展，配電網側的大量分布式發電使得很多電力供應可以在配網層面完成。因電力傳輸距離短，可簡化電力系統結構、減少輸電損耗、提高電力供給效率、優化供應可靠性。局域電力交易在電能供應和電力市場中逐步推廣應用。本文通過霍特林模型合理規劃了大用戶購電方案，為其參與局域電力市場的交易提供指導。
文章亮點
1）基于英國電力市場框架，在分布式發電高滲透率的背景下提出了終端大用戶在局域電力市場的最優購電方案，幫助其最大限度降低電費。
2）結合英國配電網的實例，對可再生能源出力不確定性提出了相應解決方案，將其量化為風險成本。
3）通過霍特林模型構建局域電力交易的數學模型，并在電力交易中考慮了輸電成本和風險量化成本，有效、準確地模擬區域交易。
摘要
隨著分布式發電滲透率不斷增加，大量本地生產的電能通過配電網供應本地負荷，促成了配電網層面的局域電力交易。在英國局域電力市場框架下，提出了一種基于博弈論霍特林模型的用戶交易策略優化方法，幫助大用戶降低購電成本。該方法用風險成本量化可再生能源出力的不確定性，用MW-Mile輸電定價法計算的輸電成本反映電力交易使用電網的情況，求解用戶支出最小的交易策略。驗證算例結果表明，提出的數學模型可有效模擬包含多個發電商的交易競爭，輸電成本可能會影響交易策略的優化結果。
主要內容
不同于傳統的批發市場模式，在比較完備的電力市場架構和智能電網技術的支持下，局域電力交易主要集中于配電網側，交易量相對較小，機動性強。發電商也不再局限于傳統的集中式發電廠。許多小型新能源發電商，例如屋頂太陽能光伏板、微型風力發電機組和各式儲能裝置等，也參與到局域電力市場中來，實現了分布式能源的有效利用。

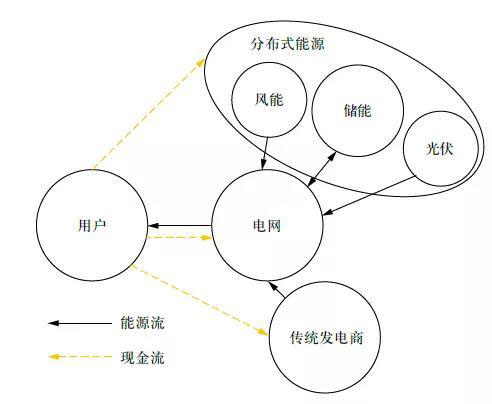

? 圖1 局域電力市場示意圖
在分析局域電力市場中的交易策略時，為了綜合考慮電能購買價格、出力不確定性的風險和交易帶來的輸電成本，本文引入了霍特林模型作為局域電力交易模型的基礎?？紤]到實際電力系統的復雜性，從購電成本的角度分步建模，采用綜合計算優化的方法將輸電成本、量化發電成本和量化可再生能源出力不確定性三者統一到價格層面上進行衡量。

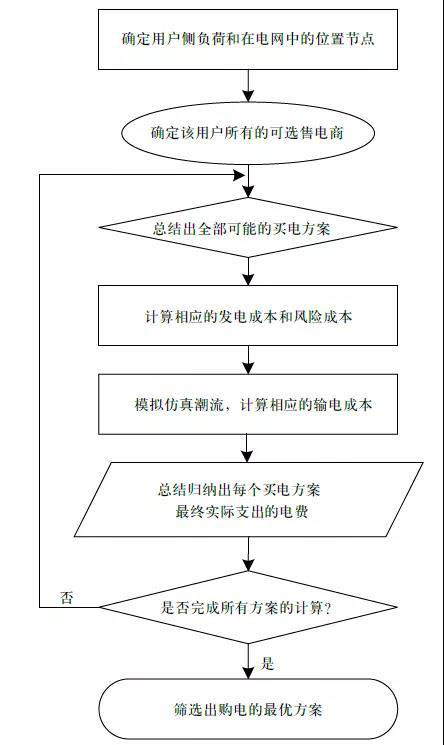

? 圖2 交易策略優化流程圖
在交易開始前，先確定用戶的負荷需求及其在電網中的具體位置，根據位置確定潛在可選擇的發電商，推導出可能的交易策略。為了篩選出經濟最佳方案，需要分別模擬每種策略的發電成本、風險成本和輸電成本。發電成本通過綜合所選發電商的發電成本和相應采購量計算。風險成本需要確定所選發電商是否存在可再生能源，并根據其相應的采購量計算。輸電成本需先仿真電路潮流，在相應線路潮流的基礎上綜合整合而得。

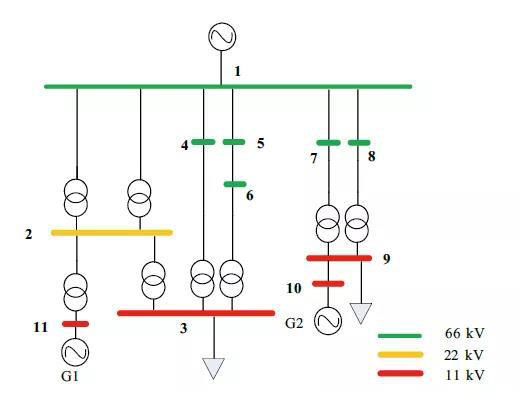

? 圖3 11節點電力系統
本文采用1個英國典型的11 節點配電網系統來分析交易策略優化的有效性。該電網包含11個節點，3個電壓等級（11 kV、22 kV、66 kV），15條線路，覆蓋面積約24 km2、人口約10萬，擁有2個新能源發電廠（G1光伏，位于節點11；G2風電，位于節點10）。大用戶設于節點3處，電能的采購量為500 kWh。

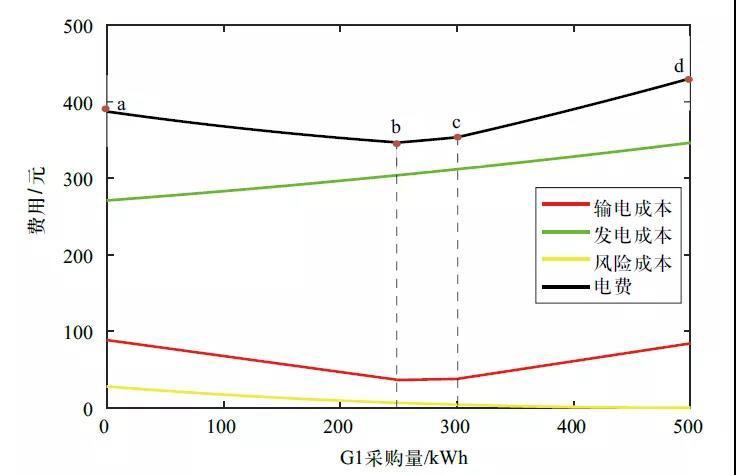

? 圖4 實際電費變化趨勢
在霍特林模型下綜合考慮發電成本、風險成本和輸電成本，交易方案產生的實際電費如圖4所示。隨著用戶在G1處所購電量增加，風險成本逐步降低，總電費呈現先降低后升高的趨勢。相較于發電成本，輸電成本占比小，且不僅取決于交易雙方，也受實際電網線路的制約，仿真難度相對較大，所以在電力交易中經常被簡化忽略。但若只考慮發電成本，會從G2購買全部電力，雖然發電成本最低僅271元，但電能傳輸引起的輸電成本較高，增加了總費用。相比之下，雖然方案b的發電成本略高為305元，但其極大節約了輸電成本，最終降低了總費用至347元。因此，電力交易中對輸電成本的考量很有必要。
本文引文信息
張雅君，顧承紅，李芙蓉. 考慮過網費及可再生能源不確定性的最優局域電力交易策略[J]. 全球能源互聯網，2020，3(5)：461-468.
ZHANG Yajun, GU Chenghong, LI Furong. Optimal strategy for local energy trading considering network charges and renewable uncertainties[J]. Journal of Global Energy Interconnection, 2020, 3(5): 461-468 (in Chinese).
作者簡介
張雅君 博士生，工程師
博士研究生，研究方向為局域能源市場和電力交易
E-mail：y.zhang4@bath.ac.uk
顧承紅 研究員
博士生導師，研究方向為綜合能源系統及電力市場。通信作者
E-mail：c.gu@bath.ac.uk
李芙蓉 博士，研究員
教授，研究方向為電力系統規劃分析及電力系統經濟
E-mail：f.li@bath.ac.uk
