中國儲能網訊：隨著經濟社會和電力技術的持續發展，智能電網概念被提出并成為當下電力系統的發展趨勢，但也面臨可再生能源消納和系統靈活性資源不足的挑戰。儲能是一種將電能靈活轉換為其它能源并進行合理利用的重要技術，是保證智能電網實現的必備條件，解決了能源生產和使用的空間不匹配、時間不同步問題，使電能在時間和空間上的運用更具靈活性，創造了能源共享的基礎條件。
根據電壓/功率等級和運行場景的不同，儲能系統可分為集中式和分布式。集中式儲能功率等級高，一般為數兆瓦到數百兆瓦不等，接入35kV或110kV母線及以上系統，應用于充放電時間長、功率能量需求大的場景，主要采用能量型儲能，常見類型為壓縮空氣儲能、抽水蓄能兩種。分布式儲能功率等級相對較小，一般接入中低壓配電網，功率范圍從數千瓦到數兆瓦?；谀芰看娣磐獠刻卣鞯牟煌?，可將分布式儲能劃分為能量型、功率型兩種。功率密度高是功率型儲能的主要優勢，適用于改善電能質量、平抑可再生能源及負荷波動等短時間內高功率需求的場景，主要包括超級電容、鈦酸鋰電池、超導磁儲能、飛輪等；能量型儲能系統能量存儲密度大，適用于峰荷管理等對功率要求不高但要求能量較大、放電持續時間長的場景，主要包括壓縮空氣儲能、化學電池等。在實際應用中，儲能往往面對多種服務需求，單一儲能技術無法滿足，可同時配置功率型和能量型儲能，實現源網荷多端接入，充分發揮不同儲能的優勢與潛力。
一、 儲能技術
從能量儲存形式角度，儲能技術可分為電磁儲能、機械儲能和化學儲能等。
1.1 電磁儲能
電容儲能
電容是最直接的一種儲能方式，由通過電介質絕緣層隔開的兩塊金屬板組成。電容充電速度遠快于傳統電池，但其能量密度太低，大容量儲能需要面積過大的電介質，經濟成本高且應用不便。
超級電容器儲能
超級電容器通過兩個固體導體之間的電解質溶液來儲存能量，因此具有更高的介電常數，擁有大電容。其主要問題是自放電率高，放電持續時間短，但在電壓跌落或瞬時干擾時可以提供支撐，改善供電質量，適合高功率、低能量應用場景。
超導磁儲能
超導磁儲能以電磁能形式儲能，通過超導材料線圈轉換?；诔瑢w幾乎無電阻的特性，其損耗極低，效率超過95%。同時具有響應快、壽命長等特點?？捎糜谔岣咻旊娔芰Α⒏纳乒╇娰|(zhì)量、維持運行穩定性、提高系統容量等，但推廣應用還受高成本、超導臨界溫度及對環境的影響等因素制約。
1.2 機械儲能
飛輪儲能
飛輪儲能利用飛輪角動量存儲能量，充電時電機驅動飛輪，放電時飛輪帶動發電機發電，儲存能量取決于飛輪尺寸、質量和速度，而額定功率則取決于電機和發電機。飛輪儲能少維護且長壽命，高達數百萬次循環充放電，適于改善電能質量、提供無功支持和旋轉備用等的大功率、短時間場景。
抽水儲能
抽水儲能是目前應用最廣泛、最大規模的儲能形式，儲能時將電能轉換為水的勢能進行儲存，釋能時將勢能通過水輪機再轉換為電能，其容量大、周期長、效率高、性價比優，適合調頻調峰、緊急事故備用等場景，但對場地環境要求過高。
壓縮空氣儲能
壓縮空氣儲能利用電能將空氣壓縮至密閉空間，再利用被壓縮空氣推動汽輪機轉換成電能，分為傳統型、帶儲熱裝置型和液氣型等形式。具有儲存期較長、容量大、成本低、效率高等特點，效率70%~89%，額定功率50~300兆瓦，但同樣對場地環境要求較高。
1.3 化學儲能
化學儲能利用電能與化學能之間的轉換進行電能存儲和釋放。具有良好的環境適應能力和快速響應能力，自身待機損耗低，具有較高的能效（60%—95%）。但由于功率容量小、維護成本高、循環壽命短、放電能力有限等特點應用規模較小。目前已商用或示范的電池儲能技術主要包括鉛蓄電池、鋰離子電池、鈉基電池和液流電池等。
鉛蓄電池
鉛蓄電池目前應用于儲能工程主要包括鉛酸電池和鉛炭電池兩種。鉛酸電池是最古老、應用最廣泛的可充電電化學裝置，技術相對較成熟，但受限于循環壽命短、功率/能量密度低等缺點，應用十分有限。鉛炭電池是在傳統鉛酸電池基礎上對負極材料進行了電容式改進，結合了鉛酸電池和超級電容器兩者的優勢，使鉛碳電池充放電速度更快，比容量也有一定增長。
鋰離子電池
鋰離子電池利用鋰離子在正負極之間移動進行充放電，擁有相較于其它電池更高的工作電壓和能量密度，是當前主流發展方向，但其成本較高限制了大規模的應用，目前電力應用能量型主要為磷酸鐵鋰、功率型主要為鈦酸鋰。
鎳鉻電池
鎳鎘電池內阻小，放電時電壓水平變化小，維護要求低，耐過充放能力強，具有較高的經濟性。常用于電動工具、便攜式設備、應急照明等，但其存在嚴重的“記憶效應”，造成服役壽命縮短。
鈉硫電池
鈉硫電池是以硫和金屬鈉為正負極、陶瓷管為電解質的二次電池，通過鈉與硫的化學反應進行電能儲存，具有容量大、體積小、效率高等特性，在電力儲能中可應用于可再生能源發電、峰荷管理、應急電源等場景。但鈉硫電池對工作溫度要求較高（高溫350℃），不僅需要通過附加設備進行供熱，還會對電池的性能造成一定的影響。
全釩液流電池
全釩液流電池通過正負極不同價態釩離子的氧化還原反應將電能儲存在電解液中，輸出功率由電池堆大小決定，設計選址靈活，可應用于提高電能質量、不間斷電源、調峰、提高供電安全性以及與可再生能源系統的整合等方面。
在電池儲能技術特性方面，受產業規模、系統成本、能量及功率特性、服役特性、可回收性等綜合影響，目前鋰離子電池優勢突出，鉛炭電池、全釩液流電池及梯次利用鋰電池特定場景下具備競爭力。

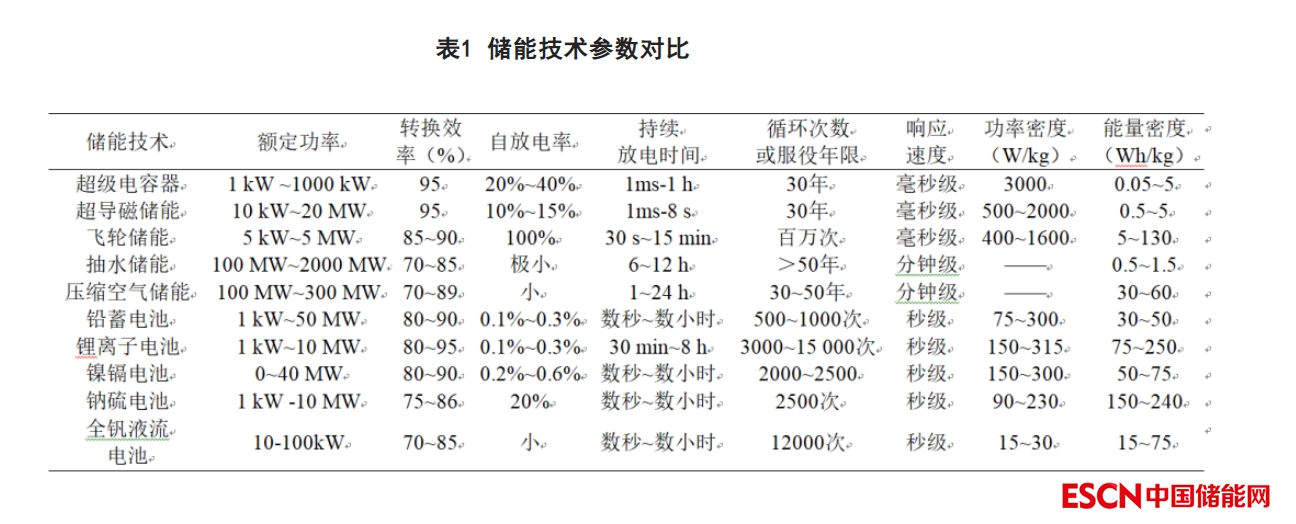

衡量一種儲能技術最基本的指標主要包含以下幾個部分：A.能量存儲容量；B.能量轉換效率；C.自放電率；D.持續放電時間；E.服役年限；F.響應速度；G.功率密度；H.能量密度。表1列舉了不同儲能技術的相關指標。
由表1可知，儲能技術各具特色，參數指標值的不同決定了儲能技術的適用范圍。抽水儲能、壓縮空氣儲能容量和功率大，自放電率小，適用于規模在100兆瓦以上且需要長時間輸出供電的情景，可用于長時間的能量存儲和大規模的能量管理；超級電容器、超導磁儲能、飛輪的響應時間為毫秒級，具有響應速度快、功率密度高的特點，但存在自放電率偏高、能量存儲時間短的特點，適用于要求反應迅速且對供電時間要求小的供電需求，可用于改善系統電能質量，應對瞬時電壓降、閃變抑制等情景；電池類儲能技術具有相對快速的響應速度且放電時間較長，更適合于負荷調節、橋接電源等。不同技術的轉換效率、功率密度、能量密度等也各不相同，針對不同的應用場景和需求應選擇不同的儲能技術，在必要時還可以同時采用多種儲能技術，以滿足復雜多方面的儲能需求，也可有效解決可再生能源大規模并網所帶來的問題。
二、儲能典型應用場景
儲能技術已逐漸應用于可再生能源平滑并網、峰荷管理、調頻及電能質量改善等場景。按照接入方式歸屬方不同，可分為電源側儲能、電網側儲能、用戶側儲能。
2.1 電源側儲能
可再生能源平滑出力與自我消納
光電、風電等可再生能源發電受外部因素影響大，出力具有隨機性、間歇性和波動性等特點，并網規模過大時不利于電網的穩定運行，對電網調度運行與控制造成一定的影響。目前主要采用棄光（棄風）的方式以達到維持電網穩定運行的目的，但高比例的棄光（棄風）將會造成能源的浪費，還會對可再生能源滲透率的提升造成限制。利用儲能與可再生能源發電系統聯合運行，可有效平滑發電出力曲線，使隨機變化的輸出轉變?yōu)橄鄬Ψ€(wěn)定的功率輸出。儲能技術使可再生能源變得可控可調，有利于滿足并網的各項技術要求，促進光伏發電及風電可靠安全并網，從而達到可再生能源自我消納的目的，也可進一步促進可再生能源的大規模開發利用。
現有研究成果表明儲能應用于平抑波動場景時其配置容量無需太大，可將研究重點集中于儲能的配置方法，例如文獻[1-4]分別研究了超導儲能、飛輪儲能、電池儲能、混合儲能的配置方法。文獻[5]中提出一種平抑輸出功率波動的風光并網聯合控制策略，但未考慮儲能全壽命周期的經濟性，未來也可以將其作為重點研究方向。
調頻調峰
火電機組作為傳統電網調頻的主要方式，調頻性能及質量無法滿足系統穩定性要求，不利于電能質量的提高。針對火電機組響應時滯長的問題，在電源側應用儲能進行輔助調頻，通過改善儲能充放電策略，達到調頻效果，改善電網穩定性，適用于火電裝機容量較大的省份。
目前調頻研究多集中于電池儲能參與調頻運行優化策略的研究，通過發揮儲能在調節精度、響應時間、調節速率方面的優勢，與火電機組聯合運行優化機組AGC（automatic generation control）綜合調頻性能指標，優化電池儲能控制器參數也是參與調頻的一種途徑。安裝在電源側的電池儲能系統還具有四象限調節能力，可靈活調整有功功率和無功功率的輸入輸出，以增強發電側頻率和電壓調節能力。儲能在傳統電源和可再生能源中均有調頻應用，文獻[6]針對傳統電源發電側提出一種利用電池儲能系統進行輔助調頻的方法，并通過現場測試驗證了此方法對提升傳統火力發電機組的AGC性能的有效性；在可再生能源發電側；文獻[7]以提升在不同風速下風力發電機組并網過程的整體頻率調制性能為目的，提出基于限轉矩控制的新型慣量控制方法。
儲能裝置不同工況下可扮演不同的角色參與系統調峰，在負荷低谷時吸收電能充電，在高峰時輸出電能放電。為充分發揮有限儲能的調峰作用，還可與常規手段協同調峰，從而減小儲能調峰的需求容量，提高電網運行的安全裕度和經濟效益。
2.2 電網側儲能
儲能裝置在電網側的應用主要安裝在輸配電側，在調頻調峰、備用容量、緩解線路阻塞和維持電網穩定運行等領域中發揮重要價值。
調頻調峰
電網靈活性的提升需同時提高電網的調頻和調峰能力，儲能以其反應靈敏的特性在調頻領域的應用逐步規?；捎行Ц纳齐娋W(wǎng)抗干擾能力。通過電網側接入的電池儲能系統，參與頻率異常主網的控制，實現電網頻率穩定的目的。儲能技術不同，一次調頻效果也有所差別，超級電容器是具有較好調頻效果的常用一次調頻儲能設備；而鋰離子電池一般為傳統發電機組提供一次調頻服務，文獻[8-9]基于電池儲能一次調頻特性的關鍵影響因素分析，研究了配電側儲能的調頻特性。
可再生能源發電的電源一般主要分布在重負荷區，對本就缺少足夠調峰電源的電網提出了更大挑戰，迫切需求更強的調峰能力；而可再生能源接入所導致的滲透率提高，也對電網的調峰帶來了更大的壓力，大大增加了電網調峰的難度。利用儲能進行調峰，可大幅減小配電容量，節省電力裝備的建設投資，并減少增容費用。
為滿足調峰需求，文獻[10]提出了一種基于邊際負荷值的儲能電站充放電運行狀態控制方案。針對兩級式并網儲能系統，文獻[11]提出了基于并網點電壓補償?shù)恼{(diào)峰控制策略。在調峰儲能選型方面，微中型超導磁儲能系統和混合儲能系統在電網輔助調峰上均具有較好的應用效果。
備用容量、提高傳輸能力
國內外學者研究儲能應用于備用容量場景的文獻較少。文獻[12]提出在微電網孤島運行時儲能可協同柴油機、風電機組作為備用容量參與一次調頻。文獻[13]將儲能作為消納風電的重要手段建立了含壓縮空氣儲能電力系統日前-日內協調調度模型，在制定壓縮空氣儲能系統最優運行計劃的同時也制定了最優旋轉備用容量承擔方案。
可再生能源的大規模并網可能引起傳輸線過載，可將阻塞的電能儲存到儲能設備，在線路負荷小于容量時再釋放電能。儲能技術可以替代傳統的電網升級增建措施，以較小的儲能裝機容量達到提高電網的輸配電能力的目的，從而延長原有設備的使用壽命，降低電網改造投資成本。
對于給定系統，可綜合考慮發電、輸電和儲能的耦合作用機制，開展發輸儲協同擴容規劃或變電站擴容和儲能容量配置的協調規劃，從而優化系統實時調控能力與傳輸能力。
電網穩定運行
電網正常運行時，儲能裝置可通過支撐母線電壓改善系統穩定性，還可提供無功功率支持，參與輸配電線路的電壓調節，增強光電、風電系統的低電壓穿越能力。
電力系統發生短路故障、沖擊性負荷波動、可再生能源并網等情況時會出現電壓波動、閃變的電能質量問題，通過協調控制可再生電源與儲能裝置，快速排除故障，恢復供電。儲能對電網的補償效果更優于傳統的靜止無功補償器和靜止同步補償裝置等補償設備，還可充當備用電源及黑啟動電源，為電力系統提供緊急的有功、無功支撐，維持電網的穩定、安全運行。可再生能源并網可能會引起電網潮流大小、方向的不確定，電壓暫降將導致電壓在短時間內突然下降，導致電能質量問題，嚴重時將造成用電設備停止工作，可通過風-儲聯合系統等來抑制電壓波動。
為提高系統運行可靠性，維持電網穩定運行，文獻[14]對含儲能的配電網進行了故障恢復策略優化以提升電網抵抗自然災害的能力，含有儲能的黑啟動優化方案及最佳控制策略、充當微網應急電源、優化恢復路徑，以及實現微電網互聯等也是重要的研究方向。
2.3用戶側儲能
用戶側儲能應用主要為需求側響應和峰谷價差套利。需求響應是指利用價格或其它激勵機制使電力用戶做出響應，改變負荷特性以滿足電力系統運行要求。用戶在電網負荷較小時利用儲能充電，在負荷較大時利用儲能進行供電，達到降低電網負荷的目的，有助于提高用戶負荷調控能力和供電可靠性，具有削峰填谷、需求響應和應急供電等功能。電網負荷峰谷電價相異，在滿足需求側響應的同時還可達到價差套利的目的。
文獻[14]針對鈉硫電池和飛輪儲能系統在紐約市場上的應用，指出儲能裝置在能源套利應用方面具有很強的經濟前景，并提出可行的套利方案。文獻[15]中建立計算儲能系統經濟收益的數學模型，以實例分析儲能系統的經濟效益。

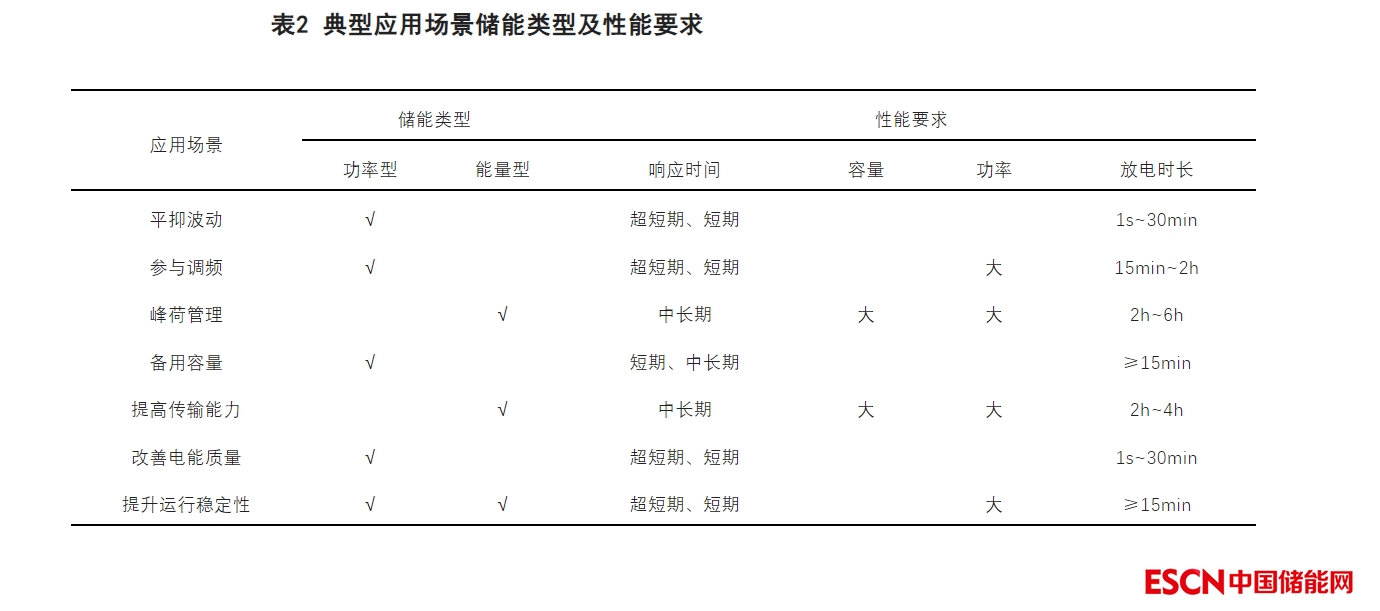

針對前述所提到的應用場景，可根據其應用功能將其歸納為以下七種典型應用場景，不同典型應用場景的儲能選型及性能要求見表2。
三、結論
隨著可再生能源的大規模并網，發、輸、配、用各環節時空匹配難度日漸加劇，儲能技術成為當前電網發展的焦點之一。本文在綜述了現有儲能技術的同時，分析了儲能技術的典型應用場景。在儲能技術多樣化和應用場景多元化的今天，有以下幾個方面需要加以考慮：
（1）亟需構建功率型和能量型儲能技術體系，梳理儲能技術的功率、能量、壽命、成本等指標特性，分析各儲能技術間、儲能與可再生能源間及其與各典型場景間的互補性和適應性，形成完善相關技術標準。
（2）在兼顧投資成本約束、場景空間約束和電網運行約束的前提下，研究儲能的匹配和協調方法，從準入容量、接入位置、接入電壓等級等多方面考慮接入原則，同時兼顧分散/集群接入方式、分布式/集中控制策略及功率/信號的雙向傳輸。
（3）基于經濟性分析，研究包括功率容量成本、運行維護費用、節能環保效益等在內的多種性能指標，進一步分析儲能接入帶來的建設-使用-回收全壽命周期成本，結合儲能的利用價值從經濟、社會、環保方面計算儲能的收益，確定儲能全壽命周期評估的效益指標及評估方法。
