摘要：為了有效防控磷酸鐵鋰電池儲能電站安全事故，評估磷酸鐵鋰電池?zé)崾Э睾笠莩鰵怏w的爆炸危險性是重中之重。本文根據前期試驗結果，配制不同荷電狀態（SOC）磷酸鐵鋰電池?zé)崾Э匾莩隹扇細怏w和空氣不同體積比例的預混氣體，開展預混氣體爆燃過程研究。試驗結果表明：預混氣體爆炸壓力隨著可燃?xì)怏w體積分?jǐn)?shù)的增加呈現先增加后減小的變化規律，與SOC相關性不大；預混氣體爆燃的最大壓力pmax隨著預混氣體中H2、CO、CH4等可燃組分占比的增加而增大；通過20 L球爆炸極限測試試驗，獲得不同荷電狀態電池所配制的預混氣體爆炸極限；對比2種爆炸極限數值計算方法，認為勒夏特列公式適用于爆炸下限計算，絕熱火焰溫度法適用于爆炸上限計算；根據爆炸指數Kg可知，磷酸鐵鋰電池?zé)崾Э貧怏w發生爆炸事故后造成的破壞效應隨著SOC的增大而增大，說明高SOC的磷酸鐵鋰電池極易引發火災爆炸危險，建議采取布設監控可燃?xì)怏w濃度的裝置等手段防范和減輕電池潛在風險。
關鍵詞：可燃?xì)怏w；爆炸極限；壓力；磷酸鐵鋰電池；儲能
中圖分類號：X932；TM912
基金項目：國家電網有限公司總部科技項目（5419-202255062A-1-1-ZN）
儲能電站發展迅速，成為實現可再生能源高比例滲透和電網調度靈活性的重要手段。其中，磷酸鐵鋰電池因其安全性高、循環壽命長、耐高溫、價格較低，在儲能領域應用廣泛，是電站集裝箱內的主要電池種類。然而，隨著儲能電站規模的擴大和數量的增多，由磷酸鐵鋰電池導致的危害事件層出不窮，安全問題日益嚴重。儲能電站電池在工作過程中不斷進行充放電，荷電狀態（SOC）變化頻繁。因此，確定不同SOC磷酸鐵鋰電池?zé)崾Э厮莩鰵怏w的爆炸極限范圍，進而有效預測和評估電池潛在的燃爆風險，對于認識儲能電站的爆炸危險性，并采取相應的措施進行預防和管理具有重要意義。
目前學者主要致力于磷酸鐵鋰電池產氣機理和產氣組分的研究，對于不同SOC磷酸鐵鋰電池產氣組分的爆燃過程、爆炸極限等研究涉及較少。本文通過試驗測試和理論計算，開展不同SOC下60 Ah磷酸鐵鋰電池產氣的爆炸極限范圍研究，將有助于預測和評估儲能電站的潛在爆炸風險，制定相應的安全措施，包括氣體排放控制、氣體監測和報警系統的建立，確保儲能電站的運行安全性。
1 試驗設備與步驟
1.1 試驗氣體
1）可燃?xì)怏w。本試驗可燃?xì)怏w組分的確定來源于課題組前期的試驗結果，根據標稱容量為60 Ah方殼磷酸鐵鋰電池以0.5C倍率充電至110%SOC、100%SOC、50%SOC后，與0%SOC電池一起使用500 W加熱片進行加熱至電池?zé)崾Э?，待產氣結束且氣壓穩定后，采集熱失控逸出的氣體，使用安捷倫7890B型氣相色譜儀進行組分分析，結果如表1所示。

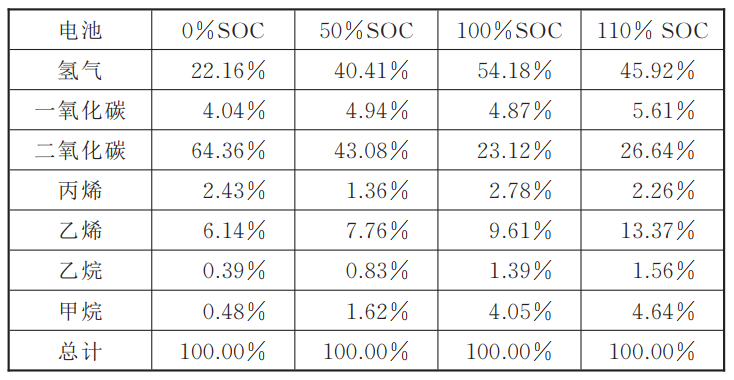

表1 不同荷電狀態電池產氣成分與占比
根據表1電池產氣組分分析的結果，配置相應SOC條件下的4種可燃?xì)怏w作為試驗對象，進行后續爆炸極限測試試驗。
2）預混氣體。預制混合氣體，簡稱預混氣體，由表1的可燃?xì)怏w與空氣按不同比例組成，試驗所用預混氣體比例如表2所示。

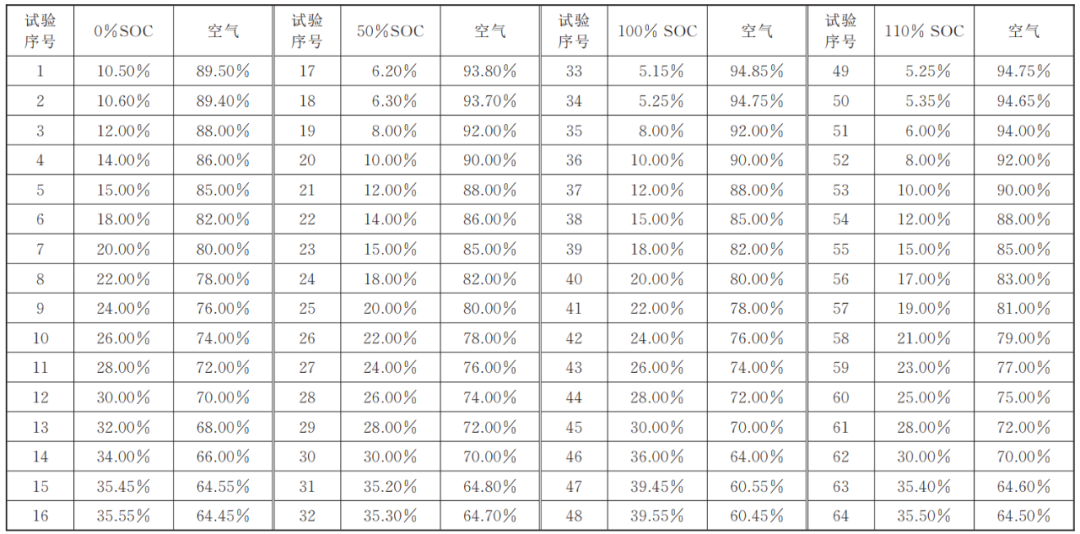

表2 試驗所用預混氣體組成表
1.2 試驗設備

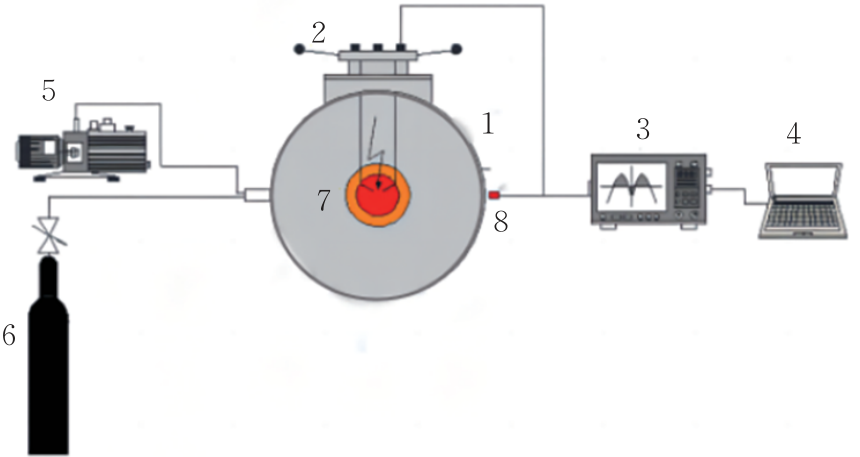

圖1為本文所使用的試驗裝置示意圖，1是20 L球形腔，是進行預混氣體爆炸極限測試的反應容器，防爆不銹鋼材質，內部最大半徑為300 mm，內部最大高度為350 mm，額定最大承壓能力為20 MPa，工作溫度為室溫至120 ℃；2是點火電極，下端可纏繞連接一次性點火頭，用于點火爆炸；3是壓力數據采集儀，與傳感器相連，用于采集試驗過程的壓力數據；4是計算機，與數據采集儀相連，用于數據記錄與成圖；5是真空泵，用于抽氣、換氣等試驗過程；6是混合氣，試驗對象；7是觀察窗，材質為防爆玻璃，用于觀測整個試驗過程；8是壓力傳感器，用于測量氣體爆炸壓力。
圖1 設備組成示意圖
選取LW 42885型壓力傳感器測量壓力數據，量程為0.00～11.10 V，電壓靈敏度為3 367 mV/MPa。選取某萬幀X系列高速攝影儀用于記錄爆炸過程，設備每秒最高支持10 000幀。
1.3 爆炸極限測試
1.3.1 預混氣體爆炸試驗步驟
試驗前，打開壓力表閥門，抽出一定量的氣體，觀察是否漏氣；打開空氣閥門通入空氣，使壓力表示數歸0，示波器調整到記錄狀態。
試驗時，關閉空氣閥門，開啟壓力表閥門與真空泵閥門，將罐內抽至真空狀態。通入預混氣體，待壓力表數據上升至所需分壓數值時關閉注氣閥門，通入空氣，使罐內壓力恢復至大氣壓，靜置6 min，使待測氣體與空氣預混完成。采用1節0號電池控制一次性點火頭進行點火起爆，記錄點火、起爆和燃燒過程。
試驗結束后，通過實驗室排風系統和真空泵，將廢氣抽出置換空氣，置換3次。
試驗過程中，在觀察窗架設高速攝影設備，對爆炸過程進行拍攝。
從試驗序號1開始試驗，依次重復該步驟，進行試驗序號1～64的爆炸壓力測量試驗和爆炸極限測試試驗。
1.3.2 爆炸臨界標準值的確定
按上述試驗步驟進行爆炸極限測試試驗，重復做3組試驗后，發現空炸點火頭所產生的壓力穩定為2.1 kPa，則確定判斷爆炸臨界的標準值為2.1 kPa。當通入混合氣體后引爆點火頭所測得的壓力大于2.1 kPa時，認為氣體被引爆發生了爆炸，爆炸壓力最接近2.1 kPa兩側的值，定義為臨界爆炸值。
2 結果與討論
2.1 爆燃過程分析
圖2為試驗序號42的點火爆燃過程高速攝影圖片，拍攝零點為點火頭導通時刻。試驗結果表明，從火花產生到火焰完全熄滅整個過程用時約300 ms。根據圖2試驗過程，可將全過程分為5個階段：第1階段為點火階段（0～1 ms），通電使點火頭作用，進而點燃預制混合氣體；第2階段為燃燒I階段（1～45 ms），點火頭附近的預混氣體迅速燃燒，同時火焰向四周蔓延；第3階段為燃燒轉爆炸階段（45～51 ms），在點火頭附近的預混氣體從燃燒演變成爆炸，并在48.5 ms爆燃最劇烈，同時產生365 kPa爆炸壓力；第4階段為燃燒II階段（51～175 ms），爆炸導致預混氣體含量迅速降低，產生大量惰性氣體CO2，延緩了反應進程，所以爆炸衰退成了燃燒，且火焰開始衰弱；第5階段為熄滅階段（175～300 ms），預混氣體燃燒完全，火焰逐步熄滅。
圖2 100%SOC電池?zé)崾Э乜扇細怏w體積分?jǐn)?shù)20%點火爆燃過程
圖3為100%SOC電池不同可燃?xì)怏w體積比例的預制混合氣體在48.5 ms時刻的對比圖?？梢钥闯?，可燃?xì)怏w體積分?jǐn)?shù)在5%～20%區間時，隨著可燃?xì)怏w體積分?jǐn)?shù)的增加，爆炸燃燒越劇烈；當可燃?xì)怏w體積分?jǐn)?shù)大于20%后，爆炸燃燒現象隨著其體積分?jǐn)?shù)的增加而減弱。
圖3 100%SOC電池不同可燃?xì)怏w體積比例的預混氣體在48.5 ms時刻的對比圖
根據磷酸鐵鋰電池逸出可燃?xì)怏w與氧氣反應式（見式（1）），計算得到可燃?xì)怏w與空氣的體積比例為19.71：80.29時，反應完全。這與本次試驗中預混氣體在可燃?xì)怏w占比20%處反應最劇烈的結果一致。
圖4為0%～110%SOC電池在10%、15%、20%、25%和30%不同比例可燃?xì)怏w的預混氣體在48.5 ms時刻高速攝影圖片。由圖4可知，0%、50%、100%SOC和110%SOC電池?zé)崾Э乜扇細怏w分別在體積分?jǐn)?shù)為26%、20%、20%和15%時呈現出最劇烈反應現象。隨著SOC的增大，反應最劇烈時刻對應的可燃?xì)怏w體積分?jǐn)?shù)逐漸減小，說明隨著SOC的增大，磷酸鐵鋰電池?zé)崾Э貧怏w愈發危險。由式（1）計算可知，0%SOC、50%SOC、100%SOC、110%SOC電池?zé)崾Э乜扇細怏w理論最佳配比分別是26.11%、20.30%、19.71%和15.23%，說明可燃?xì)怏w和空氣的體積比例與理論配比最接近的預混氣體。
圖4 0%~110%SOC電池在不同比例可燃?xì)怏w的預混氣體（10%、15%、20%、26%和30%）在48.5 ms時刻對比圖
2.2 爆炸壓力分析
圖5為0%SOC、50%SOC、100%SOC和110%SOC磷酸鐵鋰電池按表2試驗測得的預混氣體爆炸壓力值，通過Origin軟件使用六階多項式擬合而成。由圖5可知，預混氣體的爆炸壓力隨著可燃?xì)怏w體積分?jǐn)?shù)的增加先增加后減小?？諝夂涂扇?xì)怏w在電點火頭的作用下發生燃燒，并放出熱量。當預混氣體中氧氣的占比過低時，燃料沒有充分燃燒，壓力較低。隨著氧氣含量的逐漸增加，更多可燃?xì)怏w參與反應，反應速率增加，壓力也隨之增大。當可燃?xì)怏w與氧氣占比接近反應方程式理論比值時，燃燒反應充分，此時的壓力達到峰值。然而，隨著氧氣進一步增加，過多的氧氣阻礙了可燃?xì)怏w的擴散，稀釋了燃燒區域的溫度，從而降低了爆炸壓力。

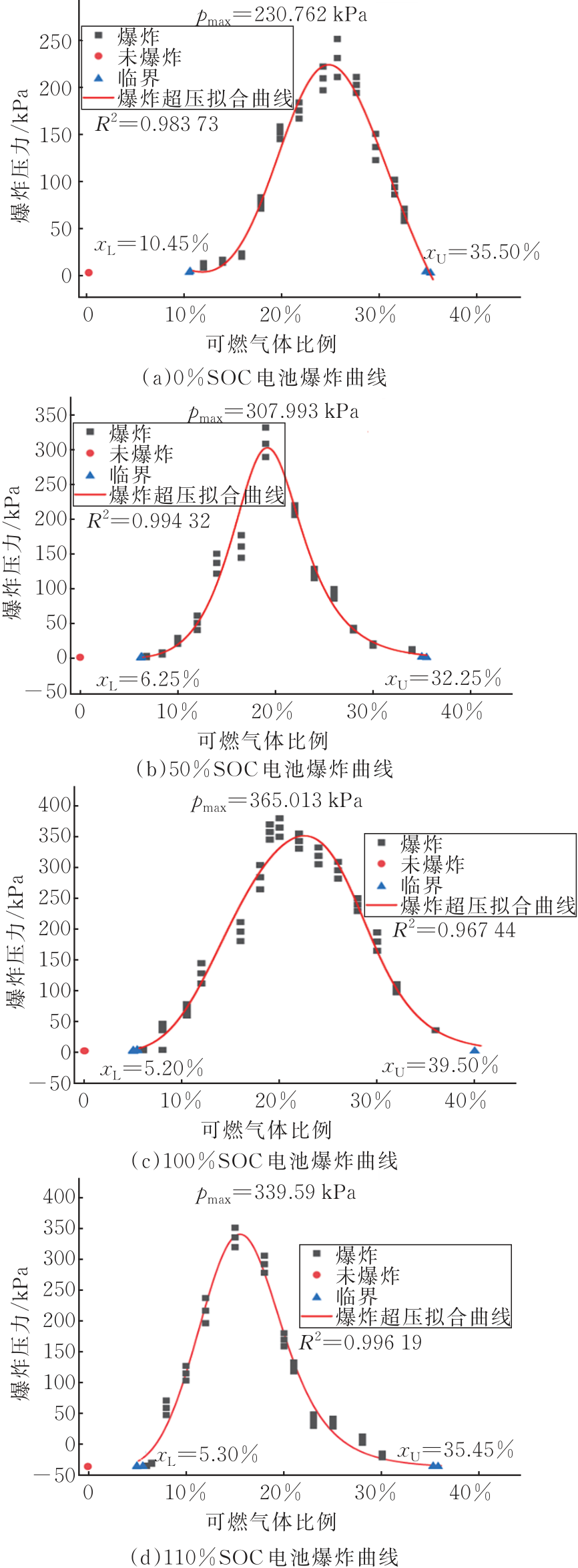

圖5 不同SOC電池爆炸曲線
0%SOC、50%SOC、100%SOC、110%SOC電池的預混氣體所達到的最大爆炸壓力分別為231、308、365和340 kPa。由于100%SOC電池產氣組分中H2、CO、CH4等可燃占比最多，而110%SOC、50%SOC、0%SOC電池產氣組分中可燃組分占比依次減少，所以出現0%SOC、50%SOC、100%SOC電池產氣爆炸曲線的pmax依次增大，而110%SOC電池的pmax略小于100%SOC電池。
將圖5中不同荷電狀態電池的爆炸上限、爆炸下限及爆炸極限差進行整理，得表3。由表3可知，0%SOC、50%SOC和100%SOC的電池?zé)崾Э禺a(chǎn)氣組分，隨著SOC的增加，爆炸極限差從25.05%增大到34.30%，而110%SOC的爆炸極限差減小到了30.15%。0%SOC～100%SOC的爆炸極限差依次增大，是由于隨著電池?zé)崾Э貧怏w成分中CO2含量增加，不飽和烴含量減少，CO2作為惰性氣體，有抑制爆炸的作用，從而造成爆炸極限差的減小。不飽和烴中的雙鍵結構不穩定，具有更大的反應活化能，與含量較少且相對穩定的烷烴相比，不飽和烴含量是影響電池?zé)崾Э貧怏w爆炸極限范圍的主要因素。而110%SOC出現了爆炸極限差減小，也是因?yàn)槠洚a(chǎn)氣組分的CO2含量高于100%SOC，見表1。

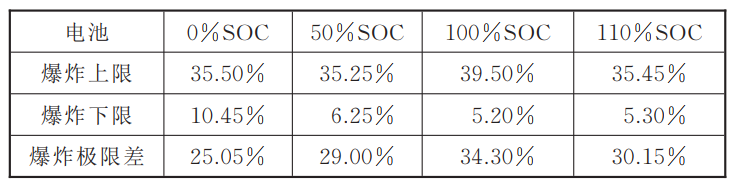

表3 不同荷電狀態電池爆炸上限、下限和極限差
2.3 爆炸極限計算
勒夏特列公式（簡稱Le公式）見式（2），是常用的求解混合氣體組分爆炸極限的經驗公式。
式中：L為可燃混合氣體的爆炸極限；cn為可燃混合氣體中各可燃組分的體積百分?jǐn)?shù)；Ln為可燃混合氣體中各可燃組分的爆炸極限；n可燃?xì)怏w的組元數量。
絕熱火焰溫度（CAFT）法是計算存在惰性氣體的可燃?xì)怏w組分爆炸極限的一種常用方法。在可燃下限處，有式（3）成立。方程左側3項分別表示的是燃料、稀釋氣體、氧氣的冷卻量。右側表示的是燃料的放熱量。這里的放熱量根據燃料量進行計算，因?yàn)槿剂显诒ㄏ孪尢幫耆紵?。在可燃上限點處，有式（4）成立。在爆炸上限處，氧氣完全消耗。因此，據O２的濃度進行計算，方程的左邊是吸熱量，右邊為燃料放熱量。
式中：xU、xL分別表示可燃?xì)怏w爆炸上限和下限；xD表示氧氣含量；QF、QD分別表示可燃?xì)怏w和氧氣的吸熱能力；HO、HF分別指氧氣和可燃?xì)怏w的放熱能力。
根據Le公式和CAFT公式，對不同SOC的電池?zé)崾Э禺a(chǎn)氣組分進行爆炸極限計算與試驗結果的對比，得表4和表5。

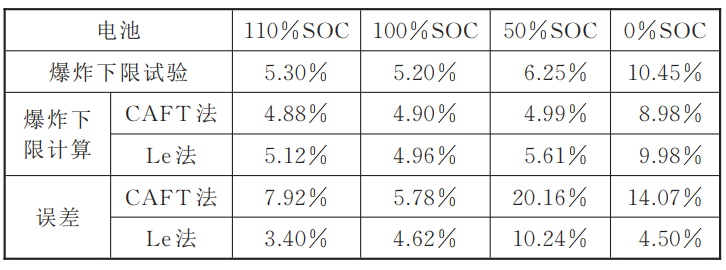

表4 爆炸下限不同計算方法與試驗數據對比表

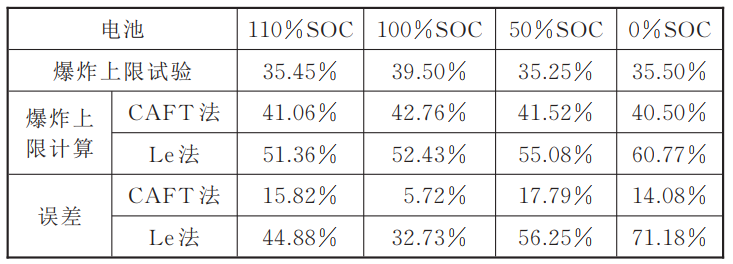

表5 爆炸上限不同計算方法與試驗數據對比表
由表4和表5可知，與爆炸試驗裝置測得的試驗值進行對比，Le公式用于對磷酸鐵鋰電池?zé)崾Э貧怏w爆炸上限的估算時誤差較大，用于對爆炸下限的估算時精度較高，爆炸上限可用CAFT法。這是由于：
1）在爆炸下限時，可燃?xì)怏w占比低，其中的CO2稀疏分散在空間里面。惰性氣體對可燃?xì)怏w的抑制作用很小，勒夏特列法消元處理后的爆炸下限與實際情況基本一致；由于可燃?xì)怏w太少，燃燒量不足，燃燒反應的絕熱火焰溫度與假設的1 573 K相差較遠，所以CAFT法計算結果與實際相差較大。
2）在爆炸上限時，可燃?xì)怏w充足，CO2與H2等可燃組分分布均勻，抑制作用明顯，使用勒夏特列消元處理，將抑制作用基本忽略與實際不符，所以勒夏特列法消元處理結果與實際相差大；而可燃?xì)怏w燃燒的火焰溫度與假設的1 573 K接近，CAFT法計算與實際誤差較小。
2.4 爆炸危害性分析
爆炸指數Kg通常由所有空氣-燃料濃度下的最大壓力pmax和反應容器的體積來確定，將爆炸壓力代入式（5）得出氣體爆炸強度規律，用于評估電池?zé)崾Э貧怏w的爆炸危險性。即對每個SOC的pmax進行一階求導得到曲線的最大值乘V1/3。
圖6為不同SOC最大壓力時的升壓速率曲線。從圖6可以看出，0%SOC、50%SOC、100%SOC、110%SOC的最大壓強上升速率分別為18.46、24.27、25.16、27.01 kPa/s，Kg分別為50.11、65.88、68.29和73.31。從Kg和壓強上升速率來看，隨著SOC的增大，磷酸鐵鋰電池?zé)崾Э貧怏w發生爆炸產生破壞的危害程度隨之增大。

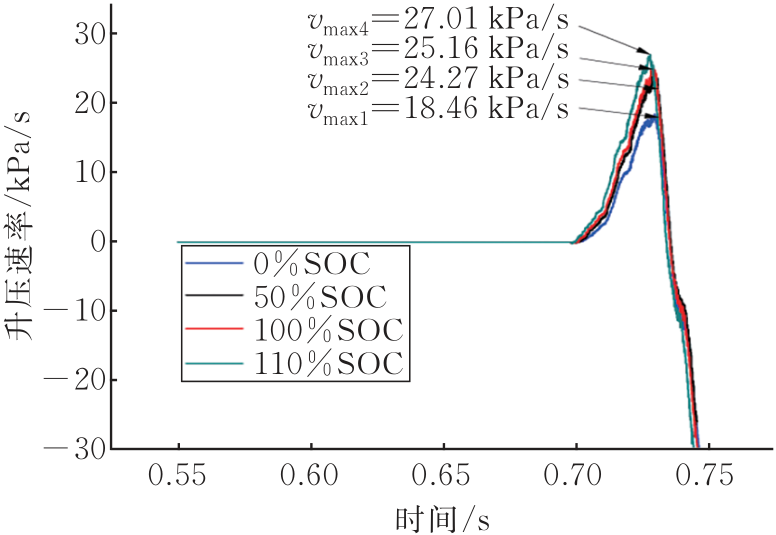

圖6 不同SOC電池產氣組分爆炸過程升壓速率曲線
3 結 論
1）預混氣體爆燃主要包括點火、燃燒I階段、燃燒轉爆炸、燃燒II階段和熄滅等5個階段，整個過程持續約300 ms，爆炸最劇烈時刻約在48.5 ms。
2）隨著SOC的增大，pmax對應的可燃?xì)怏w體積占比減小，說明高風險現象愈發逼近爆炸下限，磷酸鐵鋰電池?zé)崾Э貧怏w愈發危險。
3）隨著SOC的增大，爆炸極限差先增后減，這主要是因?yàn)?00%SOC電池?zé)崾Э禺a(chǎn)氣組分中，CO2含量最少，且C2H4、C3H6等不飽和烴組分含量最大。
4）Le 公式可以較好地預測爆炸下限，而CAFT法對于爆炸上限預測更準。
5）爆炸指數Kg隨著SOC的增大而增加，表明隨著SOC的增大，電池產氣組分發生爆炸時的破壞能力逐步變大。
