未來配電網的形態將是多個電壓等級構成多層次環網狀、交直流混聯、具備統一規范的互聯接口、基于復雜網絡理論靈活自組網的架構模式。直流配電網是未來能源互聯網的基本支撐環節，以柔性直流技術為代表的中壓配用電網也會是未來的發展趨勢。近年，直流配用電網絡的科研研究及項目試點在國內與我們漸行漸近，為此，智見能源推出《直流配電網會大規模應用于電網嗎？》的系列專輯，本期的主題為《直流配電網的需求趨勢及優勢》。
直流配電網的需求趨勢及優勢

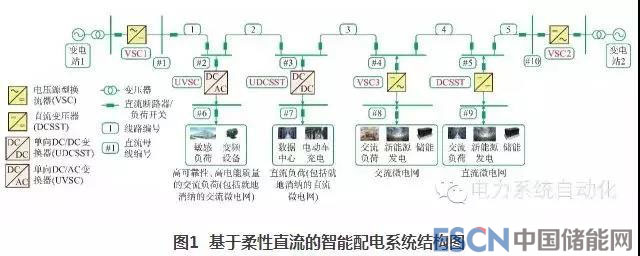

以區域直流、交流環形母線為基本結構單元的環狀結構上，可以方便地接入各種電源、負荷和儲能裝置，構成一個層級的基本結構單元，同時也是能量管理單元的設備支撐。
一、直流配電網的需求
（一）配電網面臨的新形勢
直流驅動的負載比重越來越大——50%以上電器為直流或類直流負荷，且品類繁多，與我們的生活息息相關；
分布式新能源發電高密度接入及充分利用——未來以光伏、分散式風電及其它可再生能源占比將達到50%以上；
電動汽車大規模推廣——十三五迅速增長；
電力儲能系統的逐步推廣應用；
重要敏感負荷的高可靠、高質量供電。
（二）配電網遇到的新問題
電網結構復雜、短路容量增大；
交直流能量變換損耗高；
可控性靈活性差；
雙向互動、新能源支持能力差；
電能質量問題突出。
二、直流配電網的優勢
伴隨城市規?？焖僭鲩L以及信息技術迅速發展，電網內敏感負荷、非線性負荷，以及其他重要負荷越來越多，交流配電網內線損大、供電走廊緊張等問題日益嚴重。電壓波動、電網諧波加劇、電壓瞬時跌落以及三相不平衡現象加劇等問題亦日趨惡化。現有配電網結構和方式亟需改變。直流配電網具有減小線路損耗、改善用戶側電能質量、提高供電容量、隔離故障區域以及可再生能源及儲能裝置便捷、靈活接入等優點。
1、直流配電網的供電容量大(供電半徑)
相同的線路走廊，直流配電網可輸送更多容量。設現有線路的額定線電壓為VAC，額定線電流為IAC，功率因數cosφ=0.9，那么，該線路的額定功率PAC=√3 VAClAcCOSφ；若直流配電網采用雙極結構，且設其額定直流電壓為VDC、額定電流為IDC，則線路所傳輸的額定功率為PDC=2VDClDC。

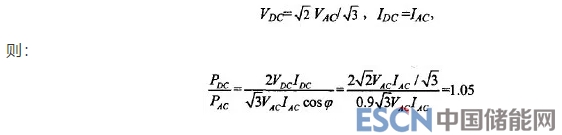

因此，在相同的絕緣水平、相同的導線截面及電流密度情況下，
則由上式可知，對于雙極結構的直流配電網而言，其傳輸功率與原交流線路大致相等，即在線路走廊寬度和建造費用相同情況下，直流線路所能傳輸的功率約為交流線路的1.05倍。可見，直流配電能夠有效提高供電容量(半徑)。
2、直流配電網的電能質量
對半導體芯片生產行業而言，電壓波動、頻率變化、閃絡沖擊、三次及以上諧波幅值增量，都可能對產品生產造成較大影響，這些企業對電能質量的要求高于國家對交流配電網電能質量的標準；另一些企業，如建材、汽車、電纜制造行業，均存在大量的沖擊負荷，當沖擊性負載(冶煉爐、電焊機等)接入交流配電網時，會對交流配網造成沖擊，引起電壓驟降等電能質量問題。對于接入快速響應的儲能設備的直流配電網，仿真表明，沖擊性負載造成的電壓閃變僅為I-2％。另外，相對交流配電網而言，分布式儲能設備接入直流配網的技術難度相對較低，一旦儲能設備的研制取得突破，便可在直流配網中廣泛配置，從而有效解決用戶側直流電壓閃變等問題。
此外，柔性直流配網中的換流器可以靈活地吸收或發出無功功率，起到靜止無功補償器(STATCOM)的補償作用，從而對交流系統側與交流負荷側的無功功率進行動態補償，起到穩定交流母線和用戶側電壓的作用。
3、直流配電網的線路損耗
考慮到交流電纜金屬護套所引起的有功損耗及交流系統的無功損耗，在直流配電網直流電壓為交流系統線電壓兩倍的情況下，直流配網的線損僅為交流配網的15％～50％。即使交流配網的線損降低可通過添加無功補償設備等措施來實現，但這將增大系統的建造成本，及其復雜性。
4、直流配電網能量傳輸效率
在進行電壓變換時，交流配電網的電能損耗很小，傳統的交流變壓器效率可達98％。直流配電網所采用的電壓源型(Voltage SourceConverter,VSC)換流器與直流變壓器，主要由電力電子器件構成，因此其開關損耗和通態損耗一般較大，其能量傳輸效率約為85～95％，低于交流變壓器。但另一方面，直流配網的線路損耗遠低于交流配網。因此，交、直流配網的整體傳輸效率仍需要進一步的論證與研究。就目前而言，交流配網和直流配網的整體效率相差不大，但可以預見的是，隨著電力電子技術的進一步發展，各類換流器的開關損耗和通態損耗將不斷降低，直流配網的傳輸效率具有較大的上升空間。
5、直流配電網的可靠性
若直流配電網采用雙極系統，當其中一極發生故障時，另一極可繼續為負荷輸送功率。相比于交流配電網，直流配電網中接入蓄電池、超級電容等儲能設備的技術難度相對較低。因此，直流配電網的故障穿越能力與供電可靠性較高。
通信中心和信息中心多為敏感負載，如存儲設備、服務器等，它們對供電可靠性的要求極高?；诿绹鴶祿行牡牡湫徒Y構，考慮直流配電在這一特殊負載地點的應用，分別對交、直流配電網下的可靠性指標進行了計算，計算結果表明，相對交流而言，直流配電系統具有更高的故障穿越能力和可靠性。
6、節能降耗及直流配電到戶的可行性
實際上，目前大量的家用電器都采用直流電，在交流配電網內，需配置相應的整流電路模塊。但是，如果采用直流配電網的方式直接為家庭用戶提供直流電，便可省去這些換流器，減少由交流轉為直流的轉換次數，既可以降低換流損失，實現節能降耗，同時也降低了設備制造成本。
通過對多種常用家電設備的穩態和暫態模型，針對不同型號、不同用途、不同廠家的電器在采用直流電情況下的穩態和暫態過程進行了實驗研究。結果表明多數家用電器能夠在直流配網下運行。日常家用電器可直接用于低壓直流配電系統，且供電電壓與電流的紋波大幅降低，電能質量有了較大改善。實際上，由于采用交流供電方式，多數家電需添加AC／DC換流器，采用直流供電時則可以省去，從而達到節錢降耗的目的，可見直流配電到戶完全可行。
7、清潔能源及儲能設備的便捷接入
風能、太陽能等新能源發電形式的大規模分布式并網已成為一種趨勢。光伏電池等發出的直流電具有隨機性和間歇性，需要配置相應換流器及儲能裝置，并需要通過復雜的控制策略才能實現交流并網。風電產生出的是一種隨機波動的交流電能，需要安置AC/DC/AC換流器和一些適當的儲能裝置，并通過復雜控制才能并入交流電網。
各類儲能裝置，如蓄電池、超級電容器等，都以直流電形式存儲電能，必須通過雙向DC/AC換流器和復雜控制，才能使用于交流電網。但是，如果采用直流配電網供電方式，無論是新能源分布式并網，還是儲能裝置的接口控制技術，都要簡單得多。
下圖為基于VSC換流器的直流配電網結構，VSC換流器將各類交流電源發出的交流電變換為直流電，經直流輸電線路將電能輸送至負荷端，再反變換為交流電供負載使用。
三、直流配電網存在的問題
目前，柔性直流配電技術仍處于起步階段，在實際的應用仍有問題待進一步的研發解決，如：根據城市發展規劃和資源特點如何利用好柔性直流配網的技術優勢，如何保證整個系統的穩定運行，柔性直流配網的運行方式進一步細化等。可以預見，柔性直流配電技術的發展必將為技術革新和效益提升帶來新的思路和理念，為中壓配網技術的發展提供強有力的技術支撐。
