中國儲能網訊：炎炎夏日，酷熱難耐，整個金陵城也迎來一年當中溫度最高的季節。迎面而來的熱氣，只有空調房?jī)?nèi)才能感受到絲絲涼意。隨著溫度的攀升，空調，冰箱等大功率電器的大規模頻繁使用使得整個城市的供電負荷嚴重，因而頻繁出現供電不足現象，給我們的日常生活帶來諸多不便，甚至在生產制造上造成巨大損失。在探索解決這一嚴峻問題的道路上，我們南京國臣一直孜孜不倦，致力于綠色樓宇直流配電的研發與實踐。經過不斷的優化設計，綠色樓宇直流配電方案已在公司9號樓、10號樓中順利實施，并取得顯著成效。下面請跟隨小編的腳步詳讀此文章，我們將為您從理論到實踐進行詳細的展示，相信您讀完必有大收獲。
本項目通過對樓宇直流配電系統的實際建設，使樓宇在供電環節具備了直流屬性，對樓宇直流配電系統進行一次較為全面的應用探索。通過對樓宇直流配電系統的網絡架構、系統保護、傳輸能效、電能質量、安全防護、潮流控制、設備優化等方面的研究，為后續實際推廣提供理論支撐和實踐經驗參考
1 樓宇直流配電網概述
圖1 樓宇低壓直流配電網架構
本樓宇直流配電系統位于南京國臣直流配電科技有限公司生產辦公樓內，采用放射狀拓?fù)浣Y(jié)構，如圖1 所示。直流配電電壓的選取原則如下：
（1）兼容目前已有的可用直流替代的交流設備。
（2）線路損耗不高于現有交流系統。
（3）與儲能單元和光伏發電系統良好匹配。
綜合考慮后確定系統電壓等級為600V DC（實際運行電壓540V DC）和220V DC兩級。如圖2所示，整個樓宇低壓直流配電系統由電力電子變換器、分布式電源（主要是光伏）、直流負荷、儲能單元、開關及保護裝置5 部分組成。
(a) 鋪設在樓頂?shù)墓夥?
(b) 系統配電柜
1.1電力電子變換器
通過負荷統計及系統容量配置計算了各電力電子變換器的功率，并對變換器的外形尺寸進行了標準化設計，均采用標準4U抽屜式機箱結構，可實現變換器的熱插拔，方便系統的運行維護及后續的拓展。此外，所有模塊均具備過壓保護、過流保護、低壓保護、過熱保護以及故障檢測功能。
電網到直流母線采用5臺并聯的16KW AC/DC變換模塊（總功率80KW），將市電380VAC轉換為480VDC；系統中的DC/DC變換器包括2臺20KW光伏升壓?jiǎn)卧儞Q器、8臺5KW 600V/220V降壓?jiǎn)卧儞Q器以及1臺儲能單元充電機，所有電力電子變換器的效率均在98%以上，通過485通信接口實現與系統的通訊。
1.2儲能及光伏
光伏和儲能是系統中的重要單元，利用光伏發電作為系統能源之一可以有效提高系統運行的經濟性，而儲能單元?jiǎng)t具備保持系統穩定、能量備用及提高電能質量和可靠性的作用。
通常情況下，光伏發電采用就地消納原則，按照實際的負荷需求和現場條件確定，本系統中，光伏板采用支架安裝，鋪設在樓頂，最大輸出功率36.4kW，通過2臺光伏變換器與直流母線相連，不同于常規通過兩級變換器級聯分別實現MPPT和電力電子變換輸出，本系統中的光伏變換器采用具有精確限壓限流及最大功率點跟蹤的控制方法，只通過一級DC/DC變換實現MPPT條件下輸出的精確限壓及限流，在降低系統成本的同時，提高了系統的效率和可靠性。
儲能系統采用2組蓄電池（每組40節）并聯，輸出電壓約為513V DC，并通過充放電管理單元連接至直流母線。通過經濟性分析和對負荷實際要求確定了儲能系統的總?cè)萘?，目前?chǔ)能系統總?cè)萘繛?50Ah，可在僅儲能供電的極端狀態下，保證系統內負荷持續運行1h左右。
1.3直流負荷
樓宇內的直流負荷包括空調、LED照明、辦公電腦、空氣凈化器、冰箱、投影儀、門禁、自動感應沖水器、電水壺等，實際最大運行總功率約74 KW，其中空調采用直流600V DC供電，其他負荷均為220V DC供電，如表1所示。除上述負荷以外，后續還會對電梯進行直流改造。
表1 各類直流負荷及其對應的電壓等級及功率
由于沒有頻率和相位的限制，樓宇低壓直流配電系統的控制要點是保持直流母線電壓的穩定，因而需要保持供電電源端與負荷端能量平衡。電壓調整控制和能量管理是樓宇直流系統控制的2個關鍵點。1.4樓宇直流系統控制策略

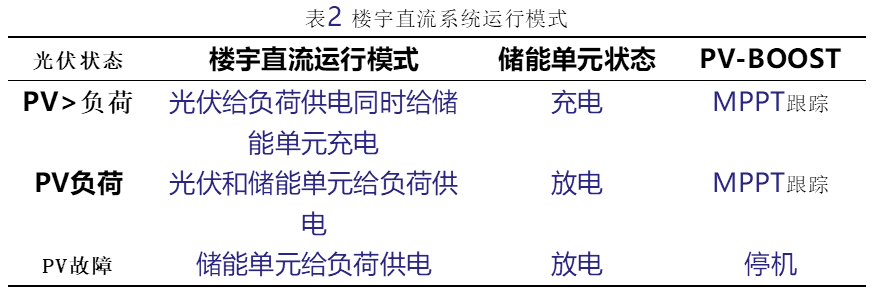

直流系統根據運行目標的差異會采用不同的控制策略，本系統內的電源包括光伏、交流電網及儲能單元3個部分，從保證高質量和連續的供電以及實現分布式電源與儲能之間的相互配合和充分利用的角度出發，本系統的運行模式見表2。
只有當光伏、儲能同時無法滿足系統負荷需求時，才投入大電網，從而極大的提高了系統運行的經濟性。系統通過對直流電壓的監測來判斷系統當前狀態，并進行合理切換，運行結果表明此種控制策略可以實現對光伏的充分利用及對電壓的有效控制。
2直流系統綜合保護
直流配電系統無論是故障類型還是故障后果與交流配電網都有不同，實際中相關保護既缺乏標準，也缺少運行經驗。直流故障保護仍然被認為是一個阻礙低壓直流大規模應用“最后一千米”的突出挑戰。傳統交流保護解決方案應用于直流系統時，往往需要較長的時間來檢測和清除故障，從而對設備規格要求更高。文獻[19]對包括直流過流、差動、定向和基于電流變化率等在內的直流系統保護方案做了較為詳細的介紹，并指出了這些方法所存在和面臨的一些問題。在本樓宇直流系統中，采用了公司自主研發的一體化直流配電單元及直流主動式保護裝置，實現了對各類故障的準確識別、快速響應。
2.1一體化直流配電單元

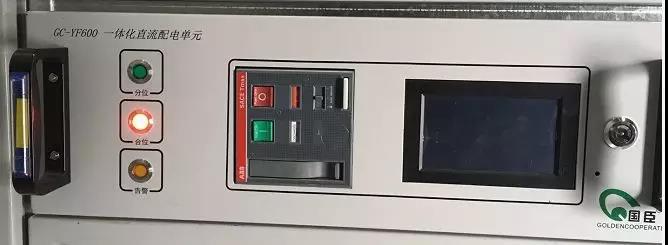

一體化直流配電單元是一類直流配電保護測控裝置，主要用于直流進線和直流饋線的各種故障保護跳閘和告警。直流斷路器是直流配電系統中重要設備，是故障跳閘和隔離的執行機構，本裝置采用ABB公司TMAX系列直流斷路器，通過控制勵磁脫扣器使斷路器斷開和電動操作機構進行故障合閘恢復運行，基于一體化配電單元的直流配電系統，可以達到直流配電保護要求的快速、可靠、靈敏、準確動作要求，實現電流保護、電壓保護、接地漏電流保護、過負荷熱保護、逆功率保護以及開入量聯鎖保護等功能。系統內的一體化直流配電單元如圖3所示。
圖3 一體化直流配電單元
2.2直流主動式綜合保護

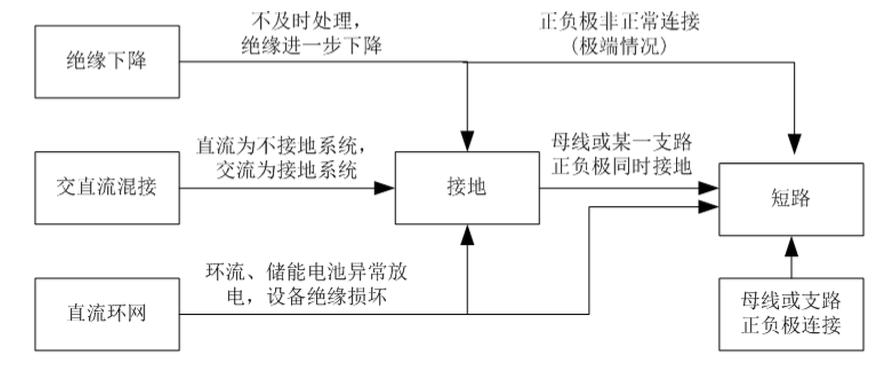

與交流配電類似，直流配電同樣存在短路、接地、交直流混接故障和絕緣下降等異常運行情況，同時還存在直流環網故障，5種故障的轉換關系如圖4所示。
圖4 直流系統故障關系圖

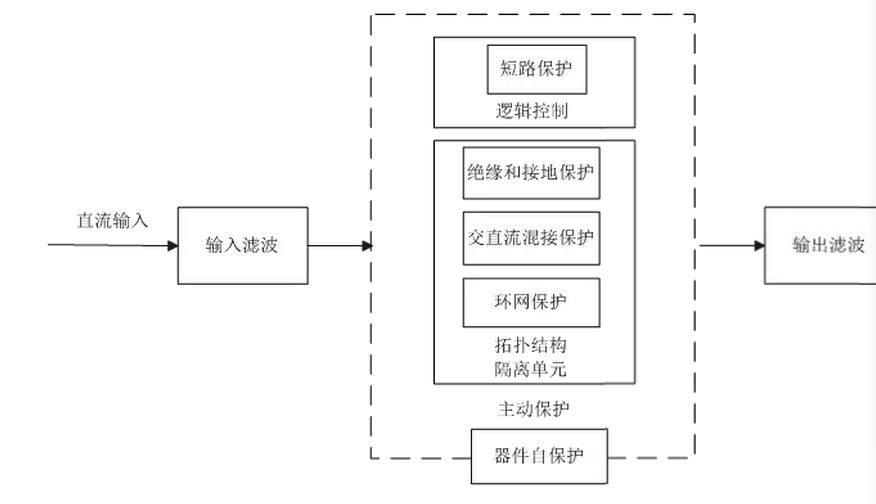

在樓宇直流配電系統的照明支路和插座支路，加裝了直流主動式保護裝置（active comprehensive protection ,ACP）。ACP將保護集成在電力電子變換器中，基于電力電子變換器的拓?fù)浣Y(jié)構和電力電子器件的內部運行機理，將保護動作“融于”器件控制邏輯，超前動作于短路故障或大電流故障，可實現如接地故障的主動隔離，達到電源側、母線側和負荷側、負荷與負荷間互不影響的目的，有效限制故障影響范圍，并對其他不正常運行狀態進行報警，避免其發展成故障狀態。以短路狀態為例，ACP可在數百微秒內完成饋出鎖閉，從而達到保護支路的目的，其功能如圖5所示。
圖5 ACP功能圖
3樓宇直流配電運行管理系統

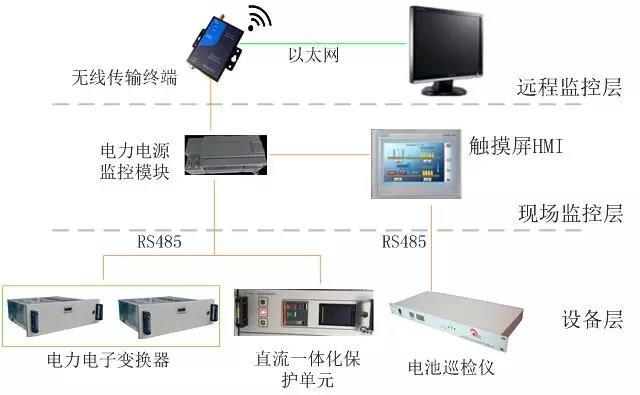

樓宇直流配電運行管理系統主要由電力電源監控子系統、儲能單元電池管理子系統以及主監控系統組成，具備完善的遠程監控和圖形用戶界面監測系統功能。樓宇直流配電運行管理子系統如圖6所示。
圖6樓宇直流配電運行管理子系統
3.1電力電源監控子系統
電力電源監控系統主要由主監控模塊以及電力電源監控軟件組成，具備多路電流、電壓以及開入、開出量檢測功能，并配置多個通信接口，可實現系統內多點數據的采集和通信上傳，主要參數如表3所示。

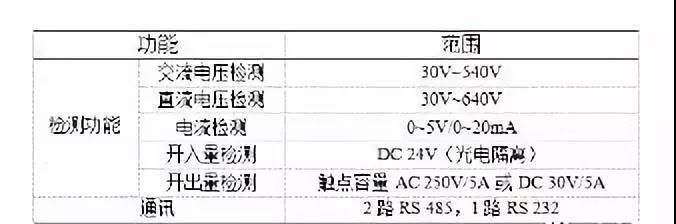

表3 電力電源主監控模塊參數
3.2儲能單元電池管理子系統

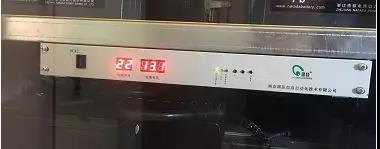

儲能單元采用2組各40節南都鉛炭電池串接后并聯而成，考慮電池可能出現的故障問題，設計了儲能單元電池管理系統，系統主要由電池巡檢儀和數據處理軟件組成。電池巡檢儀（見圖7）可實時在線巡回檢測蓄電池組，通過數據處理軟件分析每節單體狀況，有效預測出各節電池的供電性能，并通過組態畫面實時顯示單節電池狀態，及時發現性能?chē)?yán)重劣化故障電池，立即報警，為電池組維護提供測量依據，從而簡化儲能單元的維護流程并提高其可靠性。
圖7 安裝在柜內的電池巡檢儀
3.3主監控系統

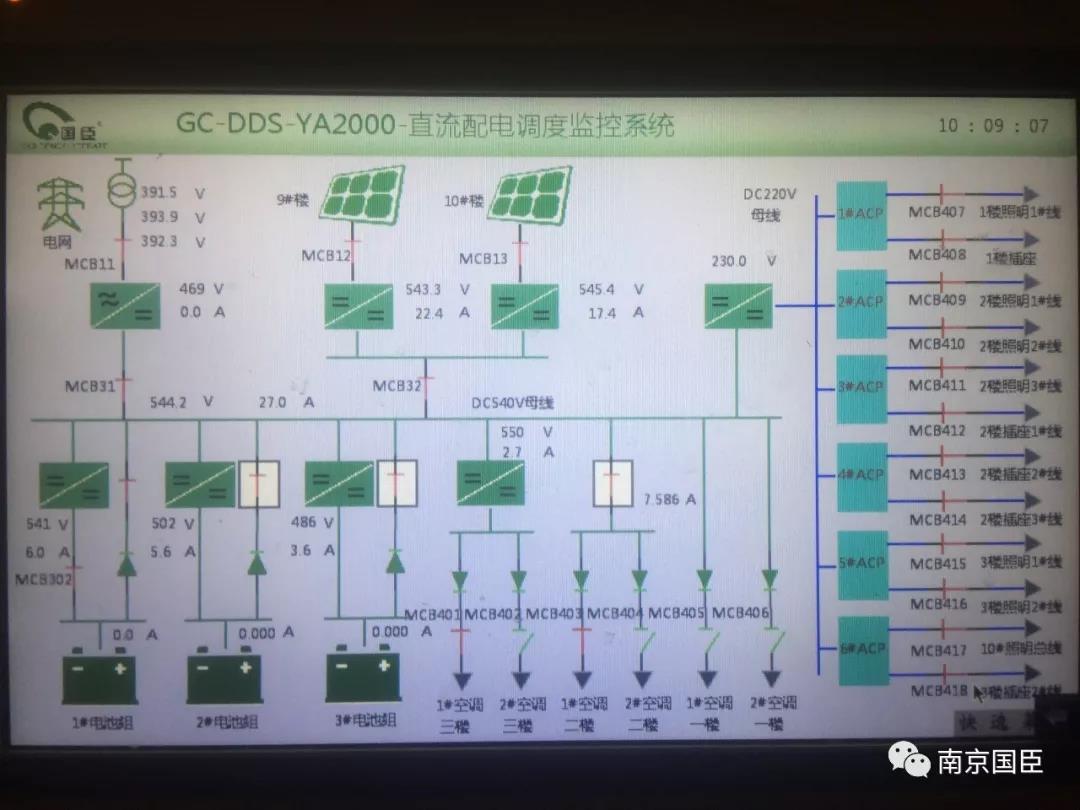

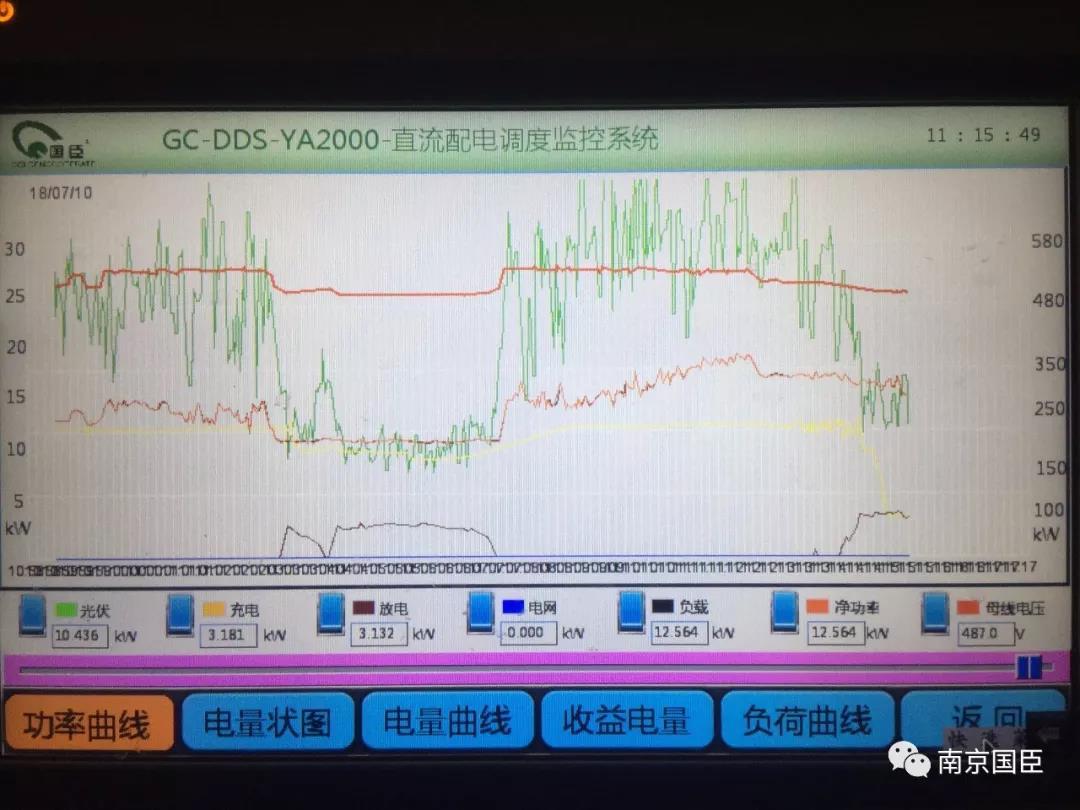

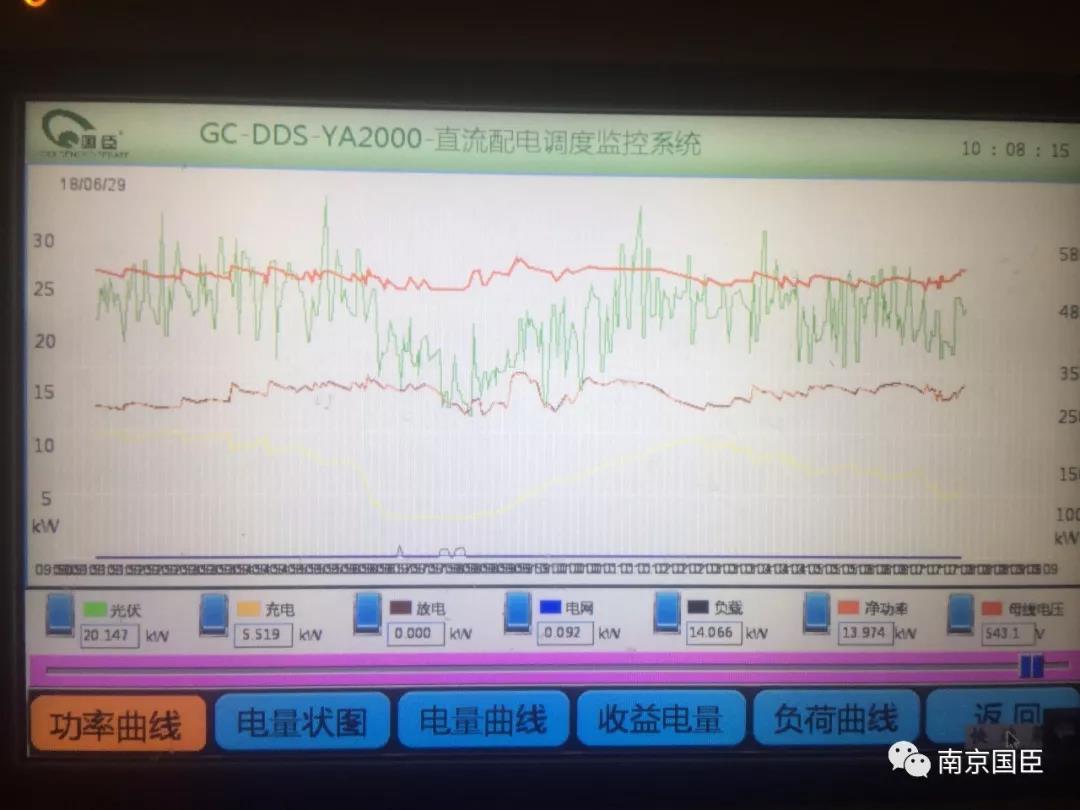

主監控系統通過觸摸屏可以就地顯示整個系統的運行狀態和基本參數，如圖8所示，并可通過無線傳輸終端實現系統的遠程監控。運行中的系統顯示如下信息：功率轉換單元的電壓、電流、功率、效率和故障信息（過壓、過流、過溫、接地）；儲能單元運行狀態包括單體電池電壓；系統整體運行狀態及事件日志；系統發用電量及能效信息等。運行數據可以查看并保存為excel格式。
圖8 觸摸屏界面
4 運行試驗
系統投運后，采用1臺FLUKE1760電能質量分析儀和2臺德維創設備針對系統進行了運行特性測試，并統計了系統實際效能。
4.1電壓電流偏差測試

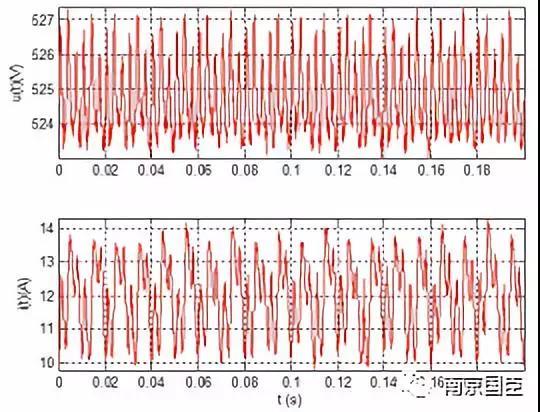

對600V母線及220V母線的電壓、電流進行測試的波形如圖9所示，直流電壓、有效值和電壓偏差趨勢分析如表4所示。
(a)600V直流母線和柔性變換器進線波形

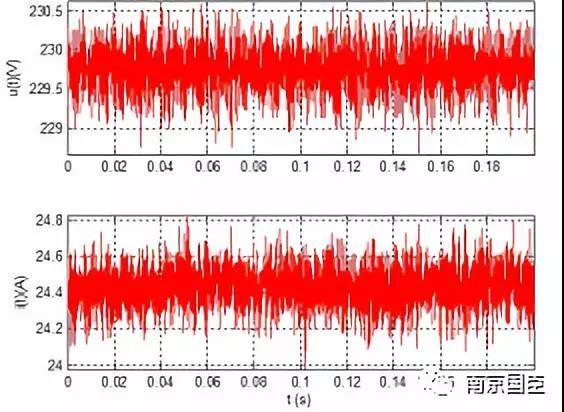

(b)220V直流母線和柔性變換器出線波形
圖9 母線電壓、電流波形
表4 直流電壓、有效值和電壓偏差趨勢分析統計報表
由圖9可見，實際電壓小幅波動于額定值附近，電壓偏差趨勢分析表中的數據表明，當僅光伏出力時，600V直流母線可達到較大電壓值，約586V；僅電網出力時，電壓達最小值約476V，但220V直流母線電壓較為穩定，保持在230V左右。
4.2系統紋波測試
針對投運時系統紋波較大的問題，在變換器紋波抑制方面，根據實際的負載運行情況，對閉環調節器的開環放大倍數及閉環調節器參數進行了合理調節，并通過對輸出濾波電感、電容參數的調整，有效降低了紋波分量。

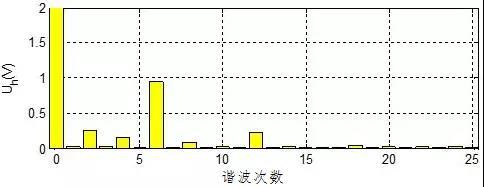

對600V母線及220V母線的電壓均方根紋波系數的測試統計結果如表5所示，不難看出，600V母線紋波系數大概率保持在0.27%以內，220V直流母線的紋波系數僅為0.04%。此外，針對600V直流母線進行了電壓電流頻譜測試，結果表明600V母線中含少量的偶次諧波，其中以2次和6次諧波為主，幅值較小，如圖10所示?？梢?jiàn)，上述紋波抑制手段取得了較好的紋波抑制效果。
表5 電壓均方根值紋波系數趨勢分析統計報表

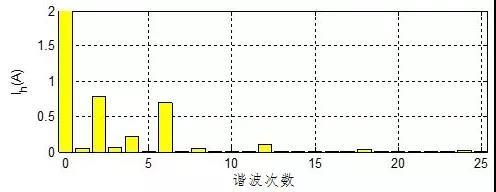

圖10 540V直流母線電壓電流頻譜分布（局部放大）
4.3直流保護功能測試
針對一體化直流配電單元以及主動式保護分別在其各自的保護范圍內做了短路故障模擬，以驗證保護的實際性能，保護動作波形如圖11所示。測試表明，上述2種保護設備對各自保護范圍的故障動作準確、靈敏、快速。

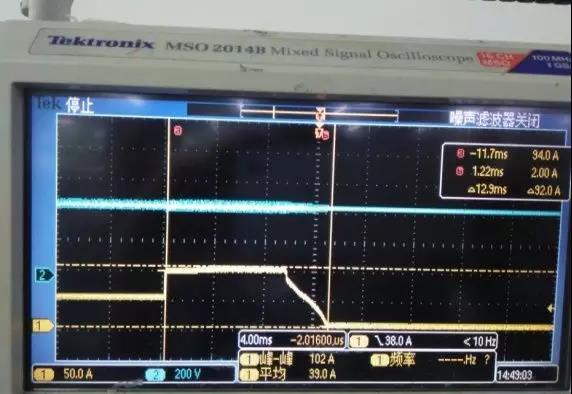

（a）短路故障時一體化直流配電單元的動作波形

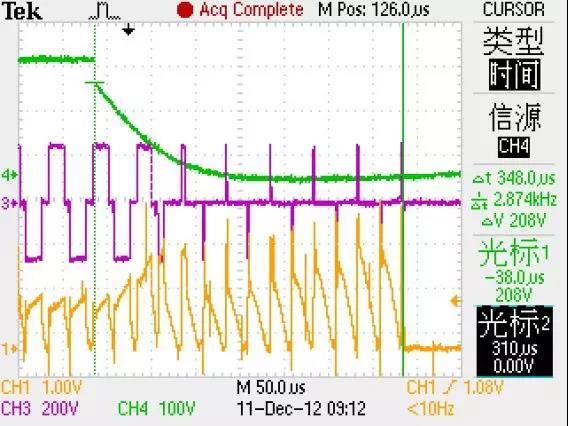

（b）短路故障時ACP的動作波形
4.4系統能效統計分析

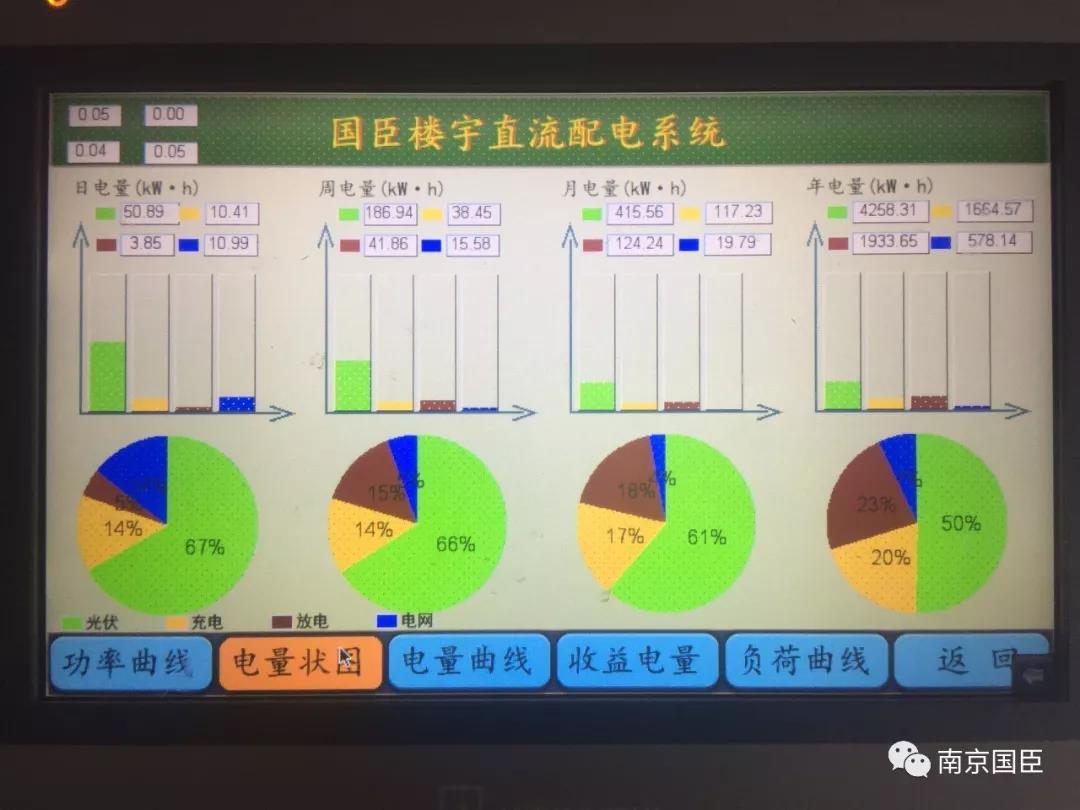

對系統的整體發、用電量進行了統計。由監控系統的電量狀圖（見圖12）可以看出，正常情況下，光伏系統產生的電量可以達到系統總用電量的60%以上，有著較為顯著的經濟效益。
圖12 直流配電系統電量圖
除上述測試外，還對系統電能質量發射特性測試、交直流系統電能質量傳遞規律、光伏和儲能的調度特性、負荷沖擊響應、變換器效率、電壓波動對負荷的影響進行了測試，并對系統運行半年的數據進行了記錄與統計。
5、總結：
超過半年的運行實踐表明，樓宇配電采用低壓直流系統在理論上和技術上完全可行。通過采用可靠完善的保護策略和合理的能量調度策略，樓宇直流系統運行穩定可靠，降低了對大電網的依賴性，最大程度上實現了用電的自給自足，為未來綠色樓宇探索了一條可行之路。由于廣泛地應用了電力電子技術、計算機控制技術，采用直流配電系統的樓宇具有更高效、靈活的調度特性以及更優的用戶體驗，并對推進節能減排和能源可持續發展具有重要意義。后續我們將為您就綠色樓宇直流配電提供連續報道，感興趣請掃下方二維碼。
