中國儲能網訊：近日，國內首個應用1500V逆變升壓一體化方案——華能陜西靖邊二期15MW光伏電站正式投運發電，標志著1500V集成變壓器方案進入應用階段。上能電氣為該項目提供了完整的光伏逆變解決方案。據了解，該電站是目前華能集團乃至國內的標桿項目，創造了多個業內領先。
1、首次采用2MW集散式非晶合金干變一體化單元設計
2、首次采用2MW 1500V逆變升壓一體化方案
3、首次采用國產1500V逆變器+單晶275W組件超配到1.2
4、首次采用國產1500V逆變器+1500V單晶組件
1500V逆變升壓一體化系統
1500V光伏系統的核心價值是降低系統成本和提升系統發電效率。通過提高輸入輸出電壓，逆變器功率密度和單機功率將大幅提升，運輸、維護等方面的工作量也將隨之減少。輸入輸出電壓的提升大大降低了交直流線纜與變壓器的損耗，光伏系統的發電效率因此得到提升且成本有可觀的降幅。

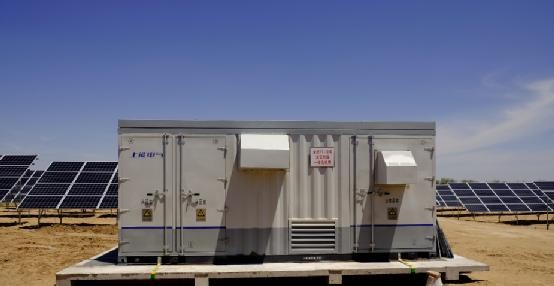

據介紹，1500V逆變升壓一體化逆變方案在標準20尺集裝箱內集成了2MW單元的1500V逆變器、直流防雷配電柜、2MW箱式變壓器、通信管理機等，客戶只需要準備一個集裝箱地基，將1500V逆變升壓一體化裝置吊裝到地基上，連接好交直流輸入輸出電纜和通信電纜，即可并網發電，施工簡單，建站速度快；節約電線電纜，降低系統成本。專家表示在電價下調，補貼下降的背景下，該方案代表了未來的發展趨勢。
I型三電平技術
記者了解到，1500V系統對逆變器拓?fù)浣Y(jié)構提出了更高要求，在1000V光伏系統中，逆變器采用1200V的IGBT和兩電平拓?fù)湓诔杀竞托史矫婢袃?yōu)勢。電壓等級上升至1500V，如繼續采用兩電平拓?fù)?，則需要使用1700V的或以上電壓等級IGBT,而隨著電壓上升，宇宙射線導致IGBT失效的問題凸顯出來。與此同時，兩電平拓?fù)渲校琁GBT在1500V電壓系統運行中開關損耗也將顯著上升。
華能陜西靖邊二期項目中的1500V逆變器采用的是I型三電平技術，從結構上降低了半導體器件的電壓應力及逆變器的開關損耗，在高電壓系統下可以實現更高的逆變器轉換效率和可靠性。
與此同時，該項目中，上能公司還將有源箝位的“I”型三電平技術首次應用在1500 V 兆瓦級大功率逆變器中，逆變器效率和可靠性得到進一步提升.
發電量和成本優勢更加明顯
據介紹，該項目總?cè)萘?5MW，一期30MW全部采用了上能集散式逆變方案，已經與2015年12月份全部并網發電，發電量和成本優勢明顯；繼而二期15MW也采用了集散式逆變升壓一體化方案和2MW單元1500V系統。
“集散式逆變系統具備集中式逆變系統的所有優點，也克服交流多機并聯的技術難題，系統方案清晰，實現簡單”，現場工作人員表示，該項目采用的2MW單元集散式逆變方案具有96路MPPT可最大限度保持每個組串獨立的MPPT尋優功能，發電量提升明顯。
此外，集成一體化方案大幅降低了交直流線纜成本、變壓器成本、土建成本，縮短了施工周期，在電價下調與競價上網的浪潮中成為業主應對補貼下降的首要辦法，是平價上網的中堅力量。
